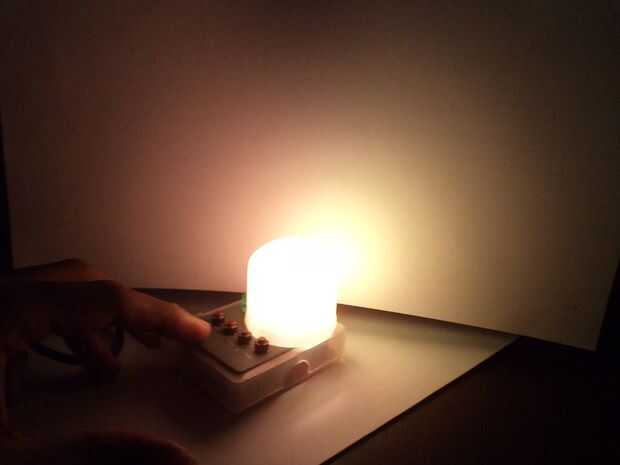

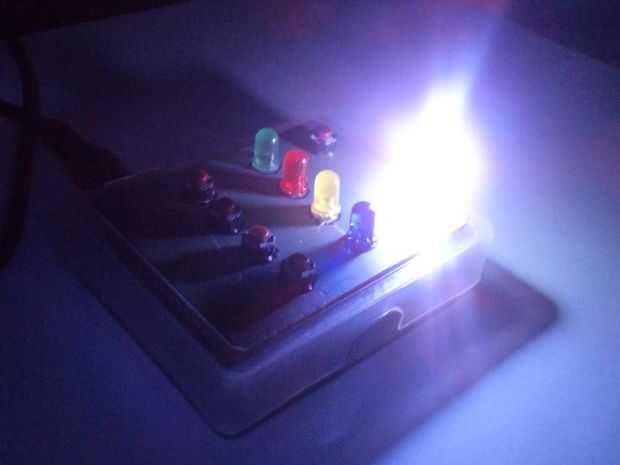

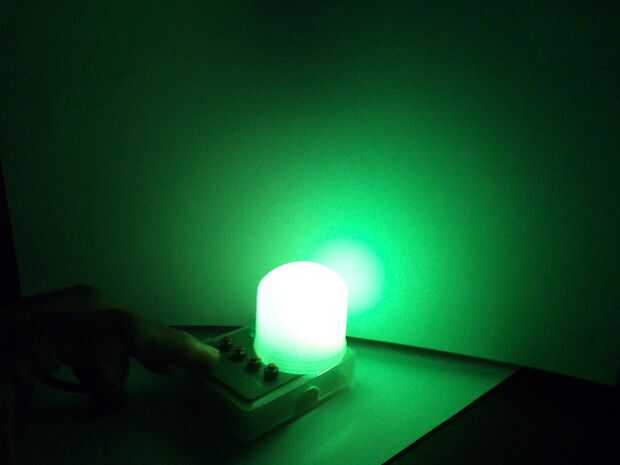

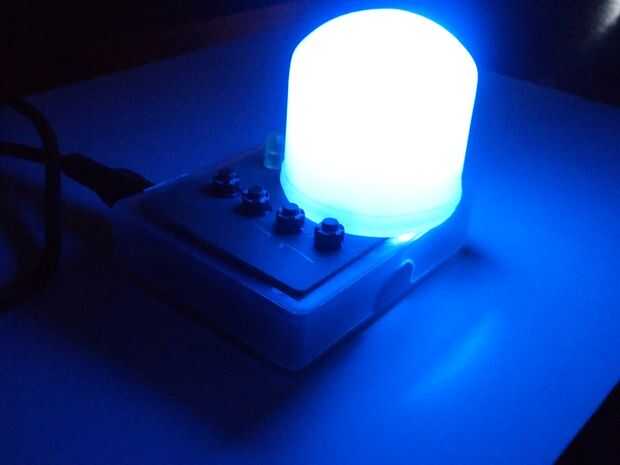

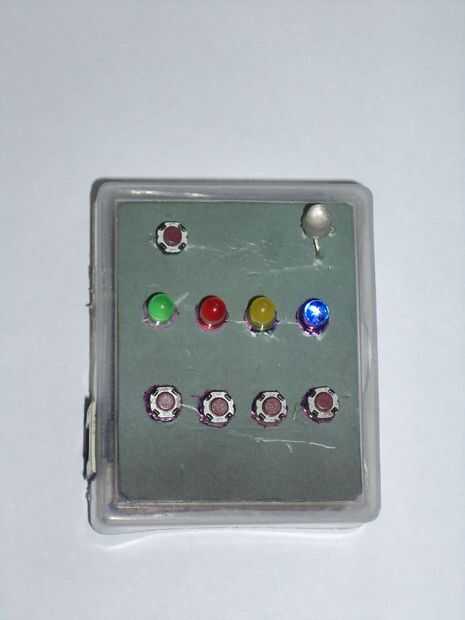

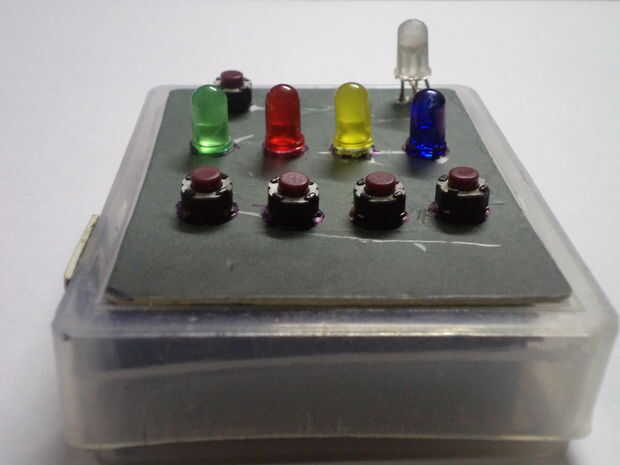

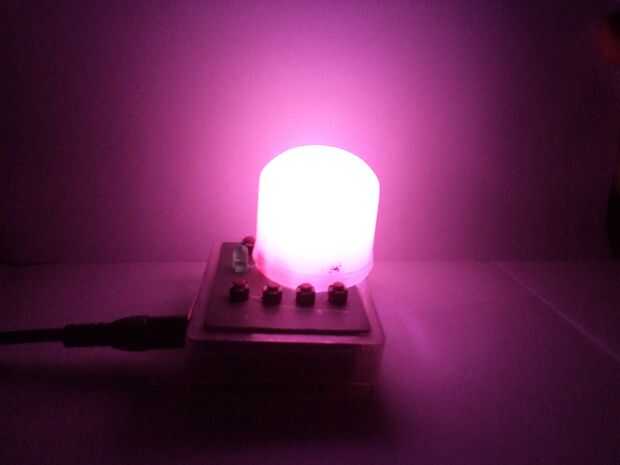

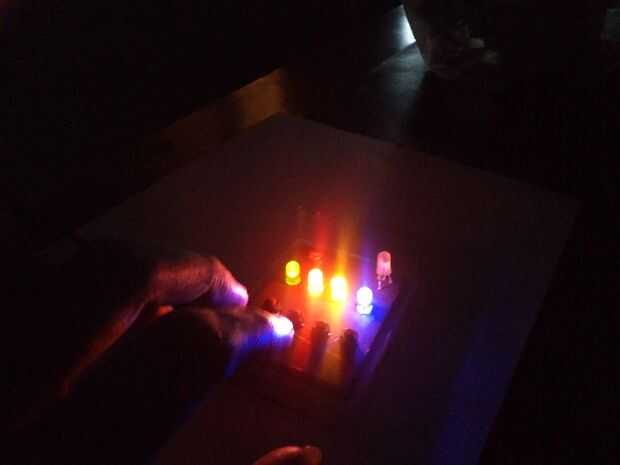

Modo de empleo: El dispositivo se inicia con el programa de humor de RGB lámpara por defecto, al pulsar cualquiera de las cuatro teclas en la parte inferior, el Simon dice juego comienza. Cada vez que usted presiona el botón solo (un poeta soy) por encima de la lámpara de estado de ánimo comienza otra vez. La idea detrás es que uno puede jugar el juego como él/ella le gusta, entonces cuando le agrada puede transformarse en una lámpara de estado de ánimo.

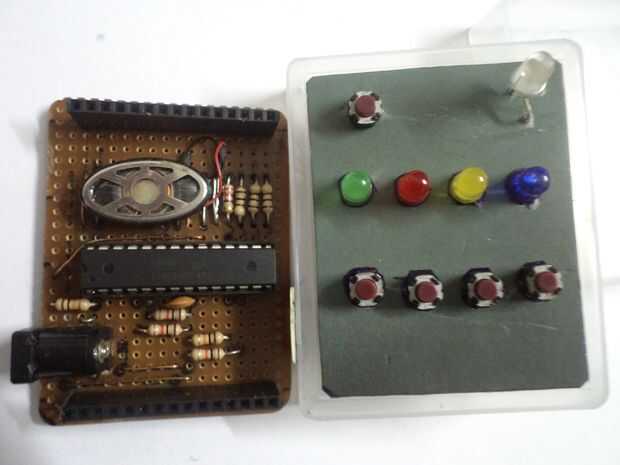

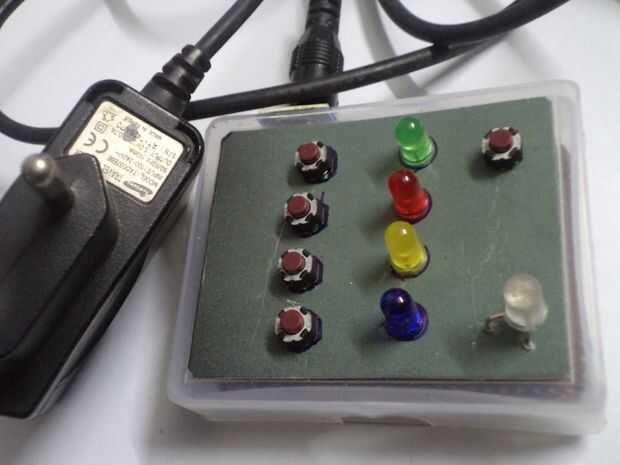

Ahora para la parte técnica: el chip es un ATMega8L, ejecutar el reloj interno de 8 Mhz. Estoy usando un gestor de arranque de esta página http://todbot.com/blog/2009/05/26/minimal-arduino-with-atmega8/. Como se puede ver en las fotos, no hay ningún cristal, también no hay regulador como estoy usando un cargador de teléfono móvil de samsung (el gato modificado) a energía. El cargador del teléfono móvil Samsung es básicamente un SMPS nominal de 5,0 v 0,7 Amp.
Hice todo el proyecto en stripboards, programado el chip en un arduino Diy-placa perforada. También puedo publicar imágenes de que si alguien está interesado.
En cuanto a dibujo, he sumado dos bocetos y modificado para mi propósito, el Simon Sketch desde aquí: http://www.arduino.cc/cgi-bin/yabb2/YaBB.pl?num=1235696263 y el esbozo de RGB lámpara de estado de ánimo es de libro 'Principio Arduino' por Michael McRoberts. Gracias a ambos. Espero que no tienen ningún problema con la manera en que estoy usando sus códigos.
Ahora vea los videos:
Cómo funciona la cosa: http://www.youtube.com/watch?v=gNO1ofhuH30&feature=mfu_in_order&list=UL
Me disección del dispositivo: http://www.youtube.com/watch?v=_02b0uUFK5o&context=C3d1ff58ADOEgsToPDskLHTlbsnBa9xF0M5uEkyXHT
La lámpara de estado de ánimo en la acción: http://www.youtube.com/watch?v=FPjupWpcf30&context=C3fcdb07ADOEgsToPDskKIQBjqdWrfFfebKW2k8c00
Ahora gracias por mirar, por favor, tasa y comentario. Este es mi primer instructivo, para que sepas: bla, bla, bla...
