Paso 1: Montar el circuito

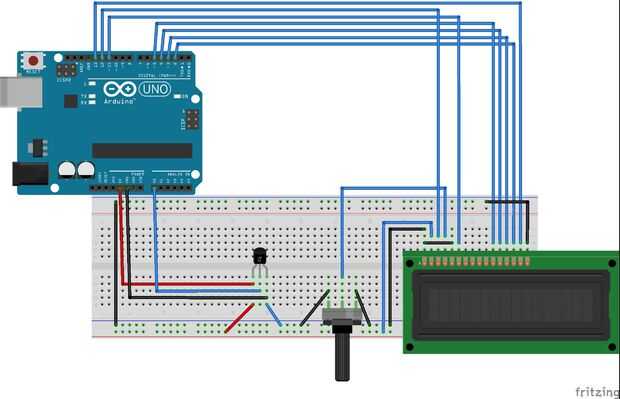

Los cuadros anteriormente indicados, crear tu circuito. ¡ Soy solo un nerd no profesional si alguien ve de so un problema o una manera de simplificar el circuito entero por favor comentario abajo!
Ive siempre diseños de perno para cada dispositivo ayudar a su hallazgo de la colocación de perno.
LCD Pin 16 - tierra
LCD Pin 15 - Pin 13 de Arduino
LCD Pin 14 - Pin Arduino 2
LCD Pin 13 - Arduino Pin 3
LCD Pin 12 - Arduino Pin 4
LCD Pin 11 - Arduino Pin 5
LCD Pin 10 - vacío
LCD Pin 09 - vacío
LCD Pin 08 - vacío
LCD Pin 07 - vacío
LCD Pin 06 - Arduino Pin 11
LCD Pin 05 - tierra
LCD Pin 04 - centro del potenciómetro
LCD Pin 03 - Arduino 12
LCD Pin 02 - 5V
LCD Pin 01 - tierra

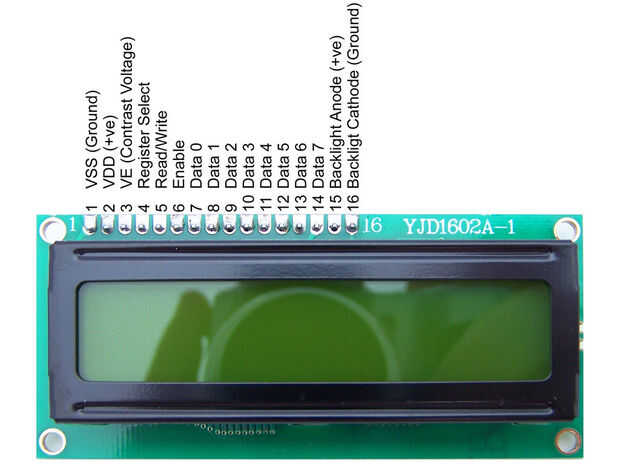

Ver foto de arriba para el esquema de los terminales

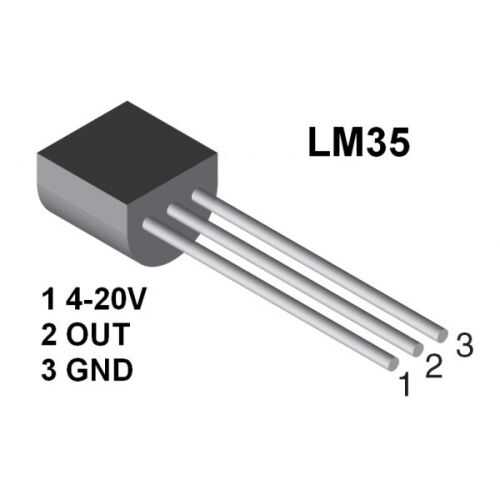

Perno del Sensor de temperatura 1 - 5V
Perno del Sensor de temperatura 2 - Arduino A0
Temp Sensor Pin 3 - tierra
