Arduino powered tanque RC (4 / 8 paso)

Paso 4: Construir el escudo de Proto

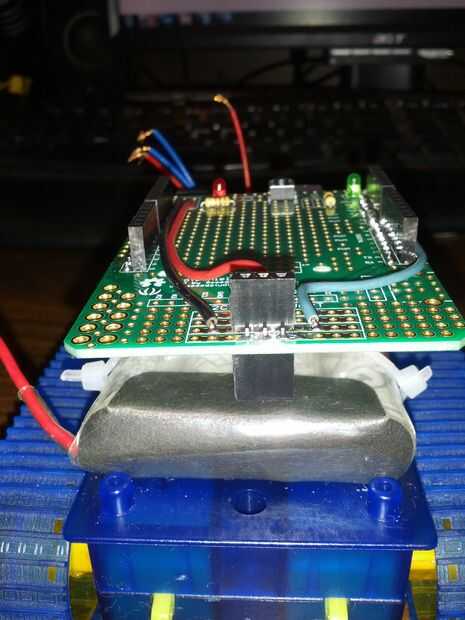

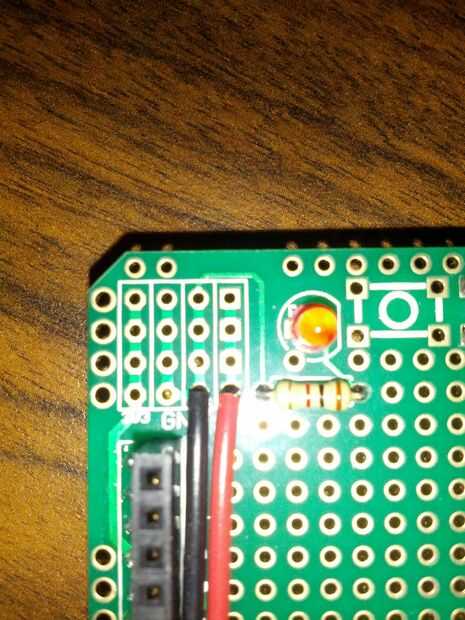

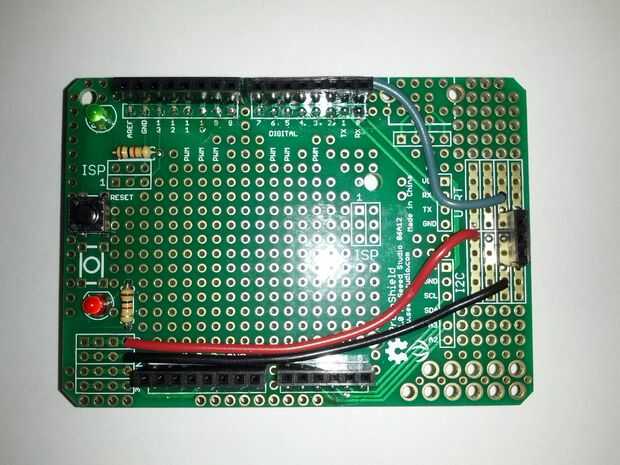

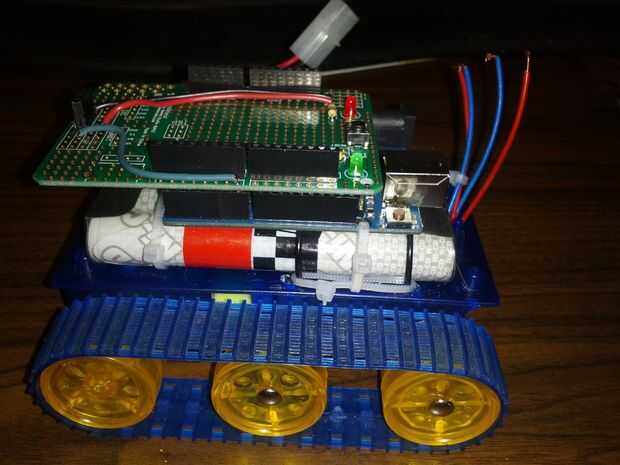

La seeedstudio proto shield es genial menos una excepciones muy. Hay no a través de cabeceras de escudo. Así que teniendo en cuenta al construir... No necesita puerto usb instalado en la placa. La mía es casi tan básico como obtiene aunque me gusta mi LED. Una vez realizado el montaje básico añadir una cabecera de tres clavijas a la parte delantera del escudo.

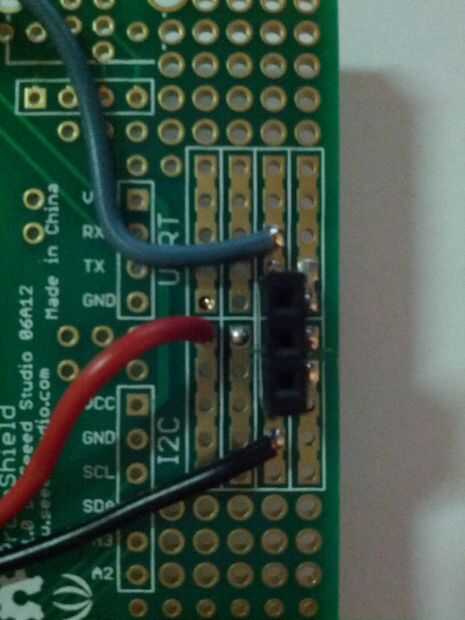

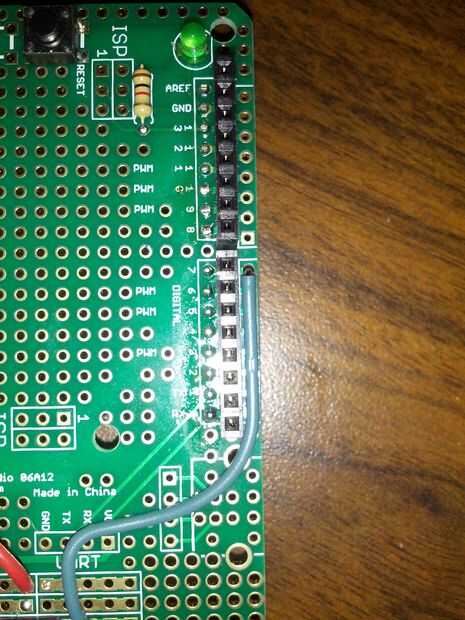

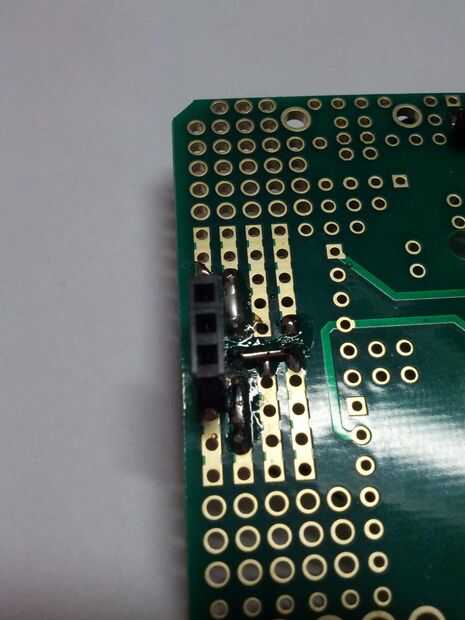

Tuve que cortar los contactos en el tablero para conseguir minas centrada. Entonces corrí un cable rojo de 5v a través del orificio a la rúbrica correspondiente. El cable negro del negativo y el cable verde desde el pin 7 de la misma manera. Asegúrese de que tiene la correcta los cables corriendo a la parte correcta de la cabecera y las conexiones de la soldadura.

* El encabezado en la parte inferior del escudo es un proyecto por el camino y no será cubierto en este instructable. Utilice fotos como referencia.
