Arduino powered tanque RC (6 / 8 paso)

Paso 6: Conectar el protector de Motor

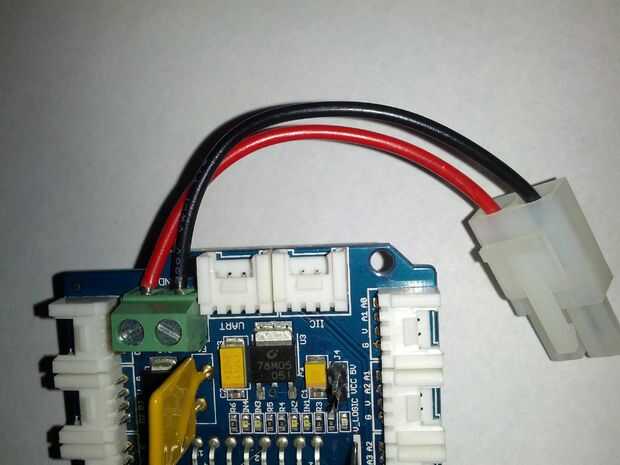

Ahora que estamos seguros que el sensor ping funciona correctamente tenemos que añadir energía al escudo del motor. Después de cortar los extremos del conector de la batería tira el alambre sobre una mitad de una pulgada. Situado en un lado del tablero se encuentra un único conjunto de terminales de tornillo. Inserte el conector del natter en terminal apropiado. Polaridad de la mente.

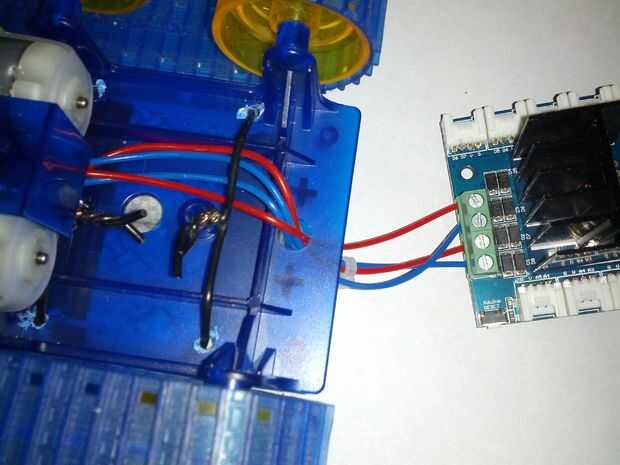

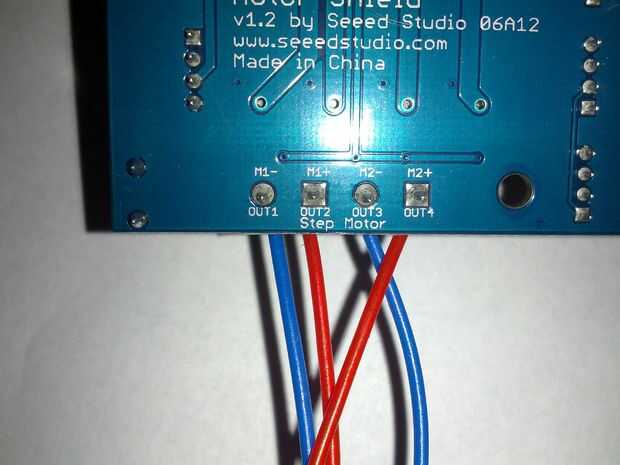

Una vez conectado el conector de la batería es hora de añadir los motores para el escudo. Cortar y descartar los extremos de la conexión de los cables del motor. Asegúrese de distinguir que el motor que es. Tira otra vez los cables alrededor de un cuarto de pulgada. Impreso en la parte inferior de la pantalla es donde se puede encontrar la polaridad de los terminales. Azul es negativo y el rojo es positivo. Añadir un motor de M1 y el segundo a
M2. Ocupándose de polaridad una vez más.
