Arduino Powered trazadores de líneas del guante Heated (5 / 8 paso)

Paso 5: Añadir el Arduino e instalar la electrónica

Este paso usted será soldar los cables en el Arduino. Ya no tengo ninguna foto para mostrarte porque mi cámara no puede tomar foto en el espacio oscuro lleno de guante cerca así que pido disculpas. Eso es lo que hace el paso más difícil. Es un lugar de trabajo estrecho. El arduino con ser el lugar en la parte inferior del protector de borde de la muñeca y puede insertar y quitar a través de la ranura de la batería.

La cosa sólo útil que puedo decirles acerca de este paso es los pernos para poner los cables en.

cable de señal del sensor 1 de temperatura = pin 3 otros pines en el senor ir al + y -

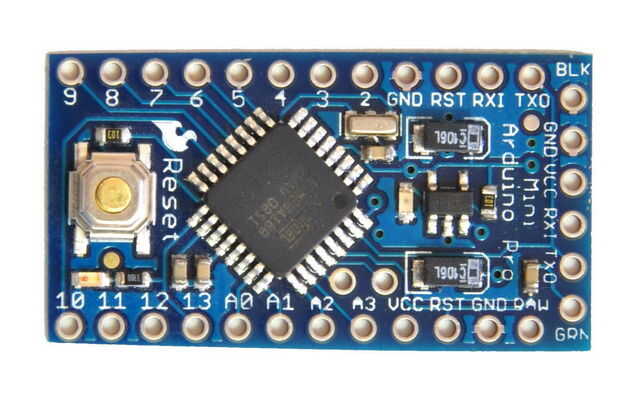

cable de señal del sensor 2 de temperatura = pin 5 (ver imagen)
resistencia 1 = pin 6 otro extremo del cable va a masa
resistencia 2 = pin 9
ajuste de calor (opcional) botón + = pin 4 otro extremo va a masa
ajuste de calor (opcional) botón - = pin 7 otro extremo va a masa
Conectar la batería a los pines de fuente de alimentación (añadir un encendido y apagado interruptor si quieres)

Lo siento por el paso vago
