Hay dos filas de 16 pines. La fila superior no tiene el número de pieza lo cerca de. La fila inferior, perno de la mayoría, la izquierda es el pin más cercano al número de parte. También hay una letra "1" cerca de este pin. Esto es lo que he encontrado el pinout para ser.
-----Rows------ ---------------Green----------------- ------Rows-----
R8 R7 R6 R5 G1 G2 G3 G4 G5 G6 G7 G8 R4 R3 R2 R1
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17
-------------------------------------------------------------------------------
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 0
-------------------------------------------------------------------------------
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
B1 B2 B3 B4 B5 B6 B7 B8 R1 R2 R3 R4 R5 R6 R7 R8
---------------Blue----------------- ----------------Red-----------------

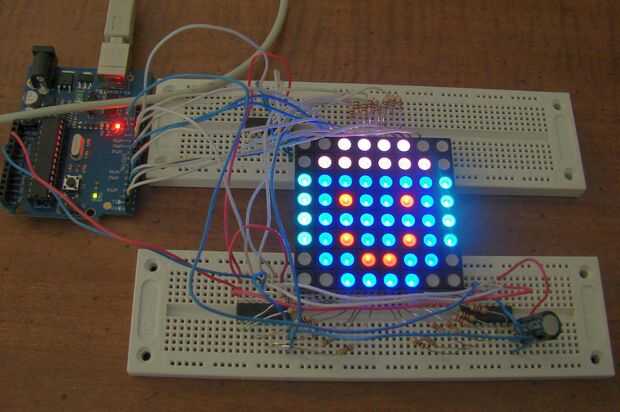

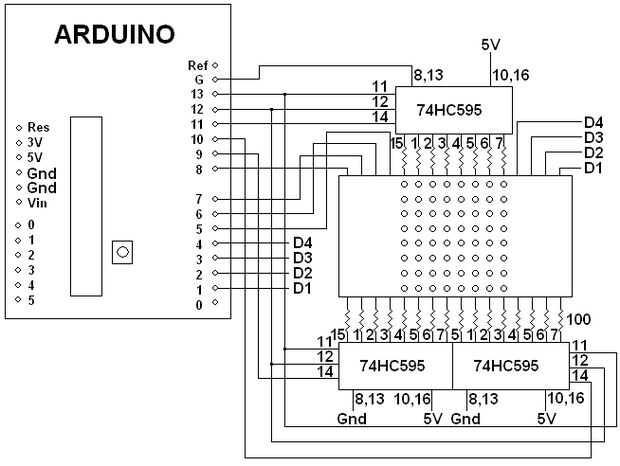

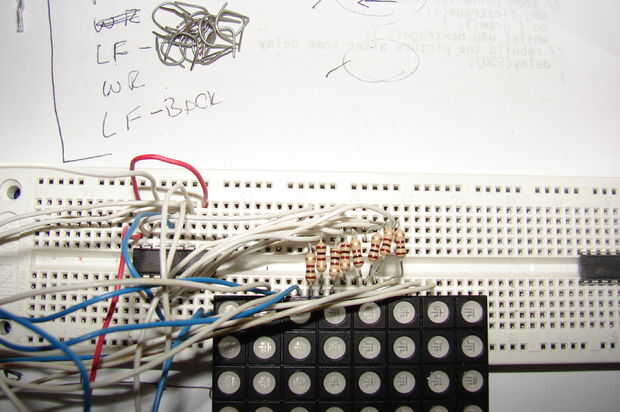

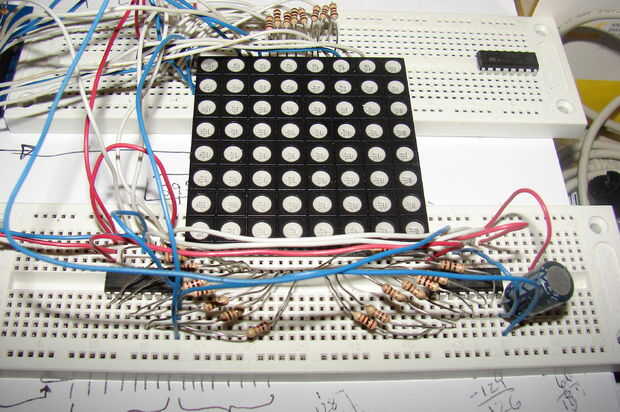

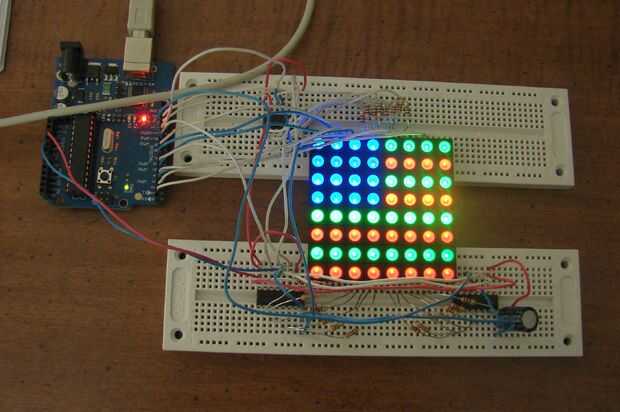

Una vez que se configura en dos breadboards alambré tres registros de desplazamiento 74HC595 con ocho resistencias de 100 ohm a los pins de la gama roja, verde y azul. Yo estaba reutilizando un diseño que previamente había trabajado para un color de dos 8 por 8 led matriz.

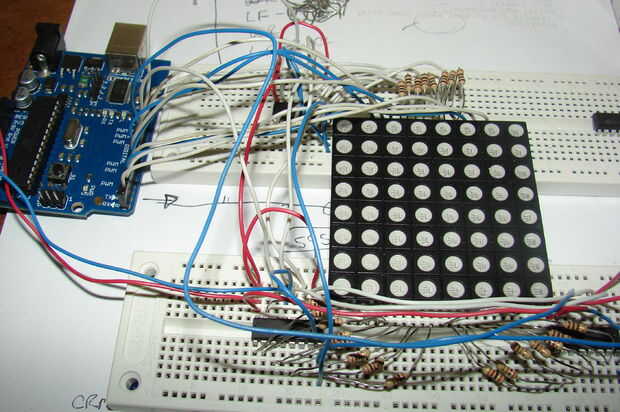

Para las filas debería haber alguna fila transistores de conductor, pero conecté directamente las filas a clavijas D1-D8 de Arduino y funcionó. Es posible que un poco más de brillo con los transistores driver de fila.
