Paso 5: Diseño de PCB
Y ahora a poner todo eso junto. Usé a cad eagle para el dibujo esquemático y pcb. Usted puede encontrar el proyecto imagen y águila.

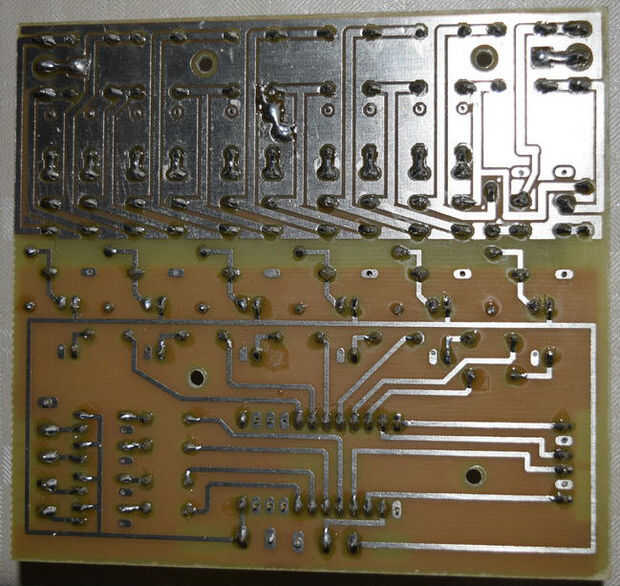

He decidido separar la tierra de la señal "digital" es por eso que tengo 2 polígonos en capa superior. Pongo masa como polígono y marcas en la parte superior, y todo lo demás está en la capa inferior.

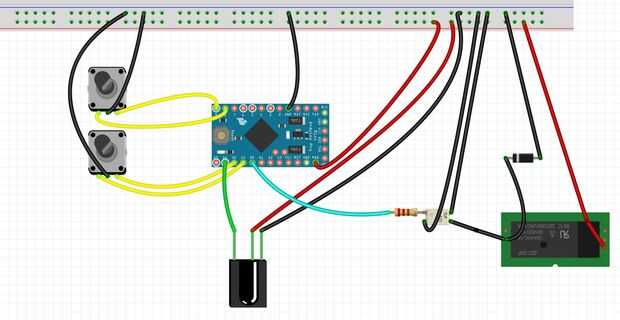

Puede chequear fritzing adjunto protoboard esquema notas si necesitas más explicación cómo conectar periféricos con arduino.
