Paso 2: cableado
![]()
El cableado de esta matriz de su electrónica, cableado es muy simple. Los chips de controlador de 32 x 16 bicolor (rojo, verde) utiliza cuatro HT1632C integran en la parte posterior de la matriz. Los chips de controlador son lo que son realmente responsables de controlar todos los LEDs de la matriz. Esta placa particular es 32 x 16 'píxeles' por así decirlo. Pero esto es una matriz bicolor hay realmente 1024 LED en este tablero. Ahora eso es un montón de LEDs, pero debido a los chips de controlador, sólo utilizamos 4pins plus + 5V y GND para conectar Arduino a la pantalla. Esta pantalla puede también daisy encadenado a 3 otras pantallas y sólo necesitan 4 pines de Arduino.
Para otras matrices, el cableado puede variar en dificultad. Una matriz de 8 x 8 estándar necesita 16 pines para controlar sin chip controlador. Voy a explicar acerca de chips de controlador en el paso siguiente.

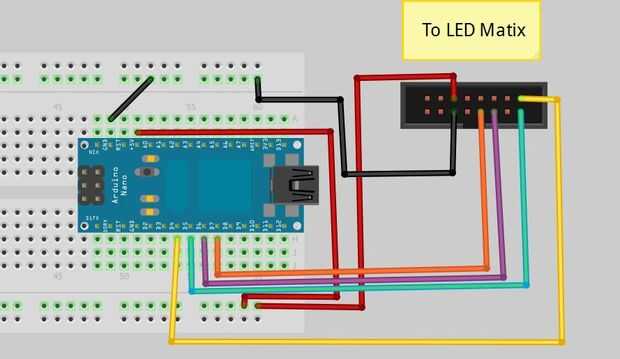

4 pernos necesitados son para la visualización de datos, CLK, CS y WR. El conector en el chip controlador debe etiquetarse con estos o indicado en la hoja de datos del chip. He incluido los cables de la pantalla 32 x 16 como se muestra a continuación. Los pernos utilizados en el Arduino a continuación pueden ser cambiados, pero los valores de la codificación deben cambiarse para que coincida con.
