Arduino programable constante actual potencia resistencia carga ficticia (9 / 16 paso)

Paso 9: LM94022 - Sensor de temperatura

Este proyecto utiliza 2 sensores de temperatura analógica x LM94022 (hoja de datos) para controlar la temperatura del disipador de calor a lo MOSFET.

Esto nos permite controlar la velocidad del ventilador de enfriamiento o apagar la unidad si se pone demasiado caliente. La selección de estos sensores se basa principalmente en la temperatura máxima que pueden sentido, como la temperatura máxima del disipador de calor puede llegar a se ha calculado que cerca de 120 grados en el aire inmóvil, quería los sensores de temperatura para ser capaz de leer hasta 150 grados sin dañar el chip.

Tanto de los sensores se encuentran bajo el disipador de calor de uno en cada extremo, el tablero está diseñado para que la base del disipador térmico a sentarnos encima de ellos y transferir el calor directamente en el barco.

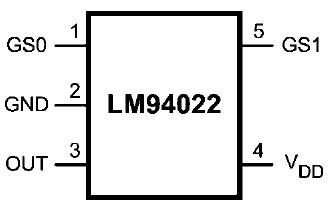

Estos sensores funcionan por salida un voltaje proporcional al calor, esto es casi lineal que es bonita! Los pines son la siguiente,

1. GS0 - pasador de calibración (ver descripción)
2. Tierra
3. Salida - este pin saca un voltaje que es proporcional al temprature
4. GS1 - pasador de calibración (ver descripción).
5. VDD - tensión de alimentación (5v)

Pernos GS0 y GS1 pueden estar vinculados a una combinación de Vdd y tierra para establecer el nivel de tensión de salida. Revisa la hoja de datos para obtener más información. Nuestro se encuentra que GS1 = Vdd y GS0 = tierra, este modo es que se refiere la hoja de datos como GS = 10, por lo tanto si nuestro sensor es de 25 grados C, el pin 3 es la salida de 1.831V y si nuestro sensor es de 100 grados C, el pin 3 es la salida de 0.997V.

Para más información sobre esto y cómo se calcula la temperatura por favor consulte el paso de programación.
