Arduino programable constante actual potencia resistencia carga ficticia (10 / 16 paso)

Paso 10: EB50100S2-0000-999 - ventilador

Para mantener el disipador de calor agradable y fresco he instalado un ventilador de EB50100S2-0000-999 (hoja de datos). Es de 50 x 50 x 10 mm y hace un buen trabajo realmente.

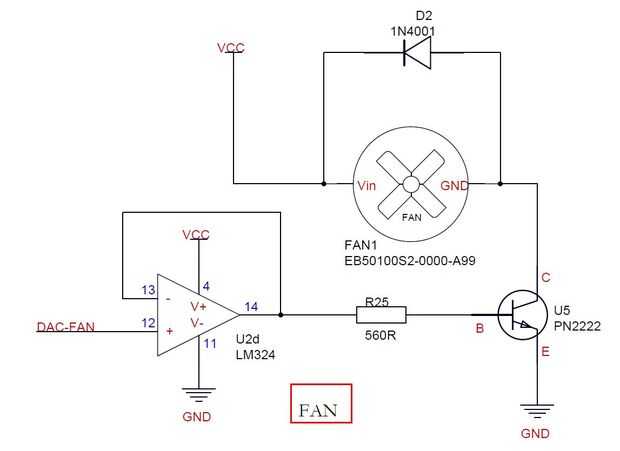

Este ventilador funciona de 5V y dibujar mucha corriente cuando completamente en, como muy pocas veces que el ventilador tendrá que ser completamente que he decidido velocidad control. Con los ventiladores modernos hay muchas maneras en que usted puede controlar su velocidad, incluyendo PWM y varios otros métodos. El método que he usado es puramente analógica, elegí este método es puramente porque quería darle un ir!

El transistor PN2222 (ficha técnica) es la clave de cómo funciona todo esto (como nota, tenga cuidado de no confundir esta para P2N2222, tienen una configuración de pines diferentes y no trabajan, confía en mí!).

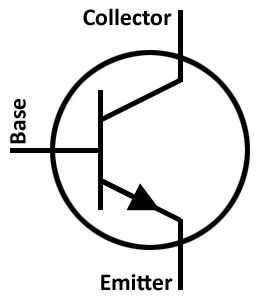

Conversamos brevemente cómo un transistor es similar a un MOSFET en su funcionamiento, es como una válvula de la manguera. Antes de hablar de las diferencias de operación permite hablar sobre los pernos, en la segunda imagen verás el símbolo esquemático, si hacemos una comparación con el MOSFET, el colector es similar a la del drenaje, el emisor es similar a la fuente y la base es similar a la compuerta de un MOSFET. La principal diferencia es, un transistor es un amplificador de corriente, acepta una corriente a través de la base que luego viaja a través del emisor a tierra. Esta corriente es muy pequeña y es proporcional a la corriente mucho más grande entonces a su vez permitirá a través del colector a través de al emisor a tierra también. Obviamente hay un límite a cómo mucho actual usted puede poner a través de la pierna de base de un transistor, esto debe ser limitado por la resistencia de base R25. No voy a la selección y el funcionamiento de un transistor tanto como lo hice para el MOSFET, sin embargo, este artículo y también este artículo cubren muy bien.

Así que, en definitiva, podemos controlar cuánto actual el transistor permitirá a través del ventilador funcionar mediante el control de la cantidad de base actual que ponemos a través del transistor. Como la base del transistor es una resistencia fija podemos controlar cuanta corriente se aplica cambiando el voltaje aplicado. Esto es lo que el segundo canal de la DAC para, si recordáis, ya hablamos que un op-amp se puede utilizar como un buffer, que es exactamente lo que está haciendo U2d para nosotros. Como un DAC no muy corriente para el transistor (aproximadamente 15mA), tenemos que poner su tensión en un búfer para que el amplificador operacional puede suministrar la base actual en su lugar. El CAD probablemente podría hacerlo pero sería muy cerca de su límite y no estoy en la costumbre de dañar chips cuando tenemos un op-amp repuesto para hacer el trabajo y proveer en el orden de 30 mA.
