Arduino programable constante actual potencia resistencia carga ficticia (15 / 16 paso)

Paso 15: La construcción

Esto fue muy divertido!

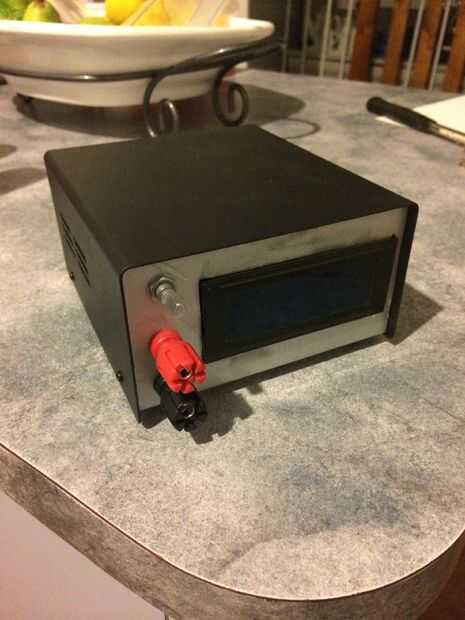

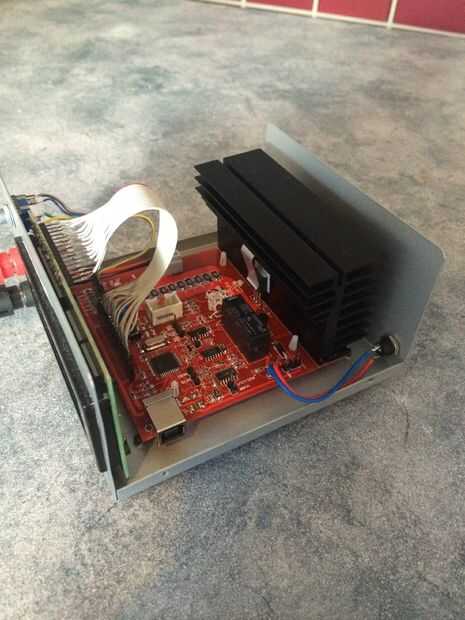

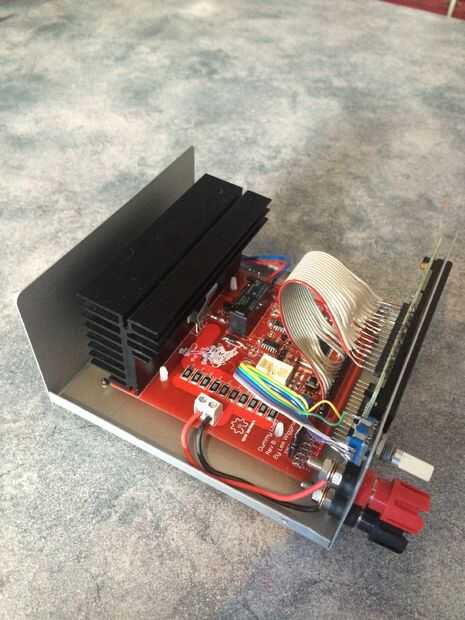

Terminé de montaje en una caja de aluminio de Jaycar - HB5444 y montaje en el como puede conseguir muy caliente. No he hecho montado el ventilador adecuadamente aún pero cuando lo hago voy a actualizar las fotos.

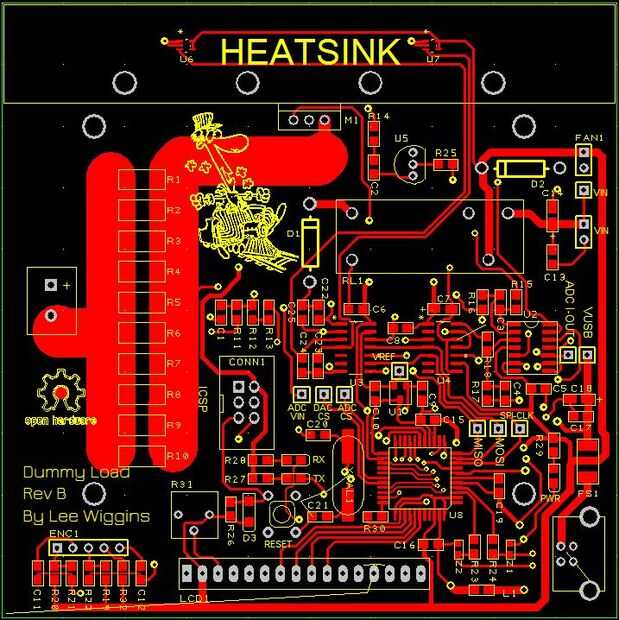

Este fue mi primer diseño real de PCB y yep... hecho algunos errores, lo único que puedo decir es comprobar huellas! mi huella ATmega32u4 fue un atmel uno así que pensé... Va a estar bien... ¡ Estaba equivocado! el espaciamiento del perno era 1mm en lugar de 0.8m m, hice los cables bonos individuales para ir a la plataforma por lo que he podido probarla... NO la diversión, pero trabajado.

Como dije, hice las tablas y esquemas con DesignSpark que creo que es un programa de código abierto fantástico sin limitaciones!

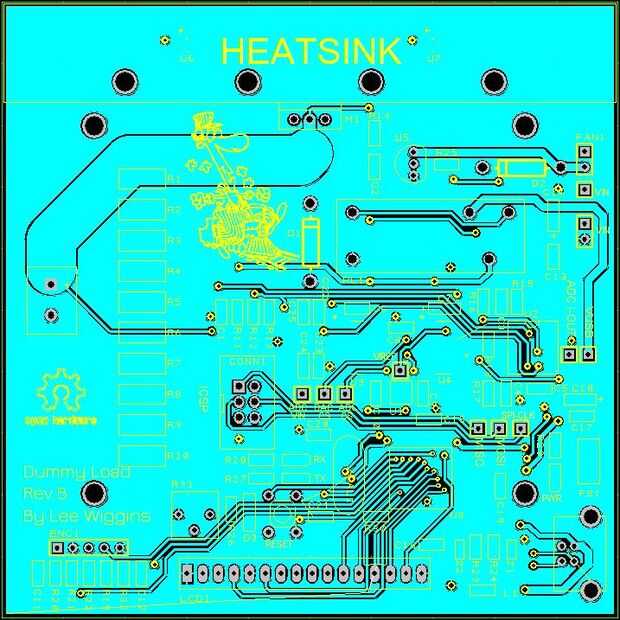

Los rastros pesados grasa grandes son los rastros de carga son que grande así puede llevar la corriente requerida, también, tanta corriente puede causar mucho ruido en el circuito así que puse todo el equipo sensible del ruido lejos de todo.

Tengo disponibles en Tindie por $10 Si te interesa. Estas placas están vendiendo como tortas calientes y son mucho más fáciles de administrar a través de tindie!

Dave Jones de la EEVBlog amablemente hizo una revisión de mi diseño de PCB para mí, ver a continuación. Comienza en 19 minutos y 27 segundos

Tuve el PCB fabricados por iTead Studio que son un buen valor de razonablemente buena calidad PCB fabricante. He incluido los archivos dudarían si quieres copiar mi tablero en mi GitHub, asegúrese de usar rev 2!
