¿Arduino protoboard de Joystick con salida de LCD (3 / 5 paso)

Paso 3: Cableado el palo LCD pantalla y pulgar

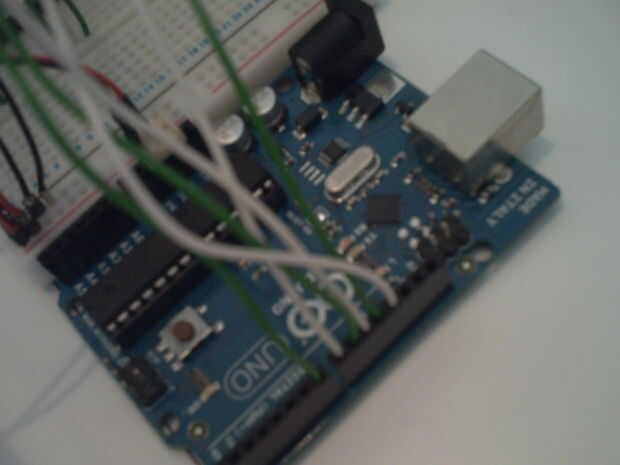

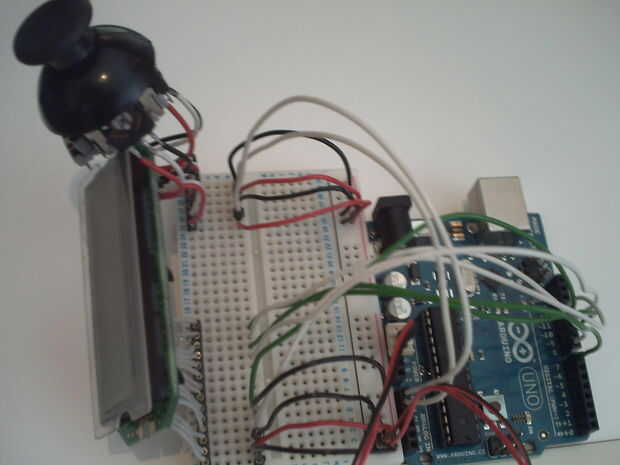

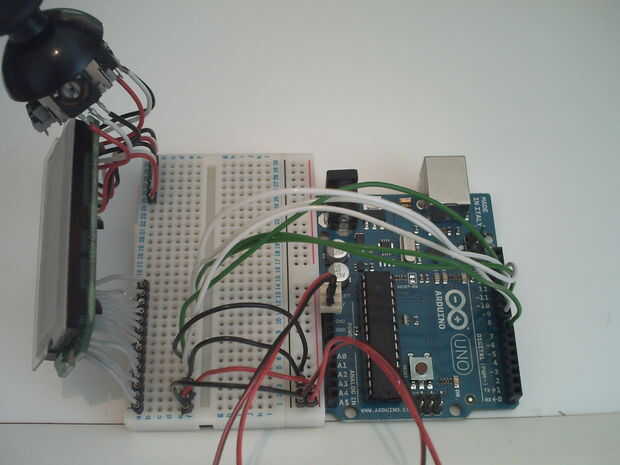

Tiempo para cablear todo para arriba!

Empezaremos con la pantalla LCD ya que tiene los pins más.

Conectar los pines 1, 3 y 5 a GND. de Arduino (no importa cuál)
Conectar el pin 2 a la Arduino + 5v
Conectar el pin 4 al 12 de Pin Digital de Arduino
Conectar el pin 6 a 11 de Pin Digital de Arduino
Conectar el pin 11 a 10 de Pin Digital de Arduino
Conectar el pin 12 a 9 de Pin Digital de Arduino
Conectar el pin 13 de Arduino Digital Pin 8
Conectar el pin 14 a 7 de Pin Digital de Arduino

Ahora vamos a pasar la palanca de pulgar, tengo los 6 terminales de la palanca de pulgar codificados por colores, cada dirección es rojo, blanco y negro, que representan + 5v, señal analógica y respetablemente.

Conectar los hilos negros en el carril de tierra y los cables rojos en los + 5v de alimentación carril, conecte un cable blanco en analógico en 0 y el otro en analógico en 1
