Arduino protoboard escudo (1 / 10 paso)

Paso 1: diseño

Básicamente, son como ampliar nuestro arduino pins para que usted pueda acceder a ellos más fácil usando los cables de puente.

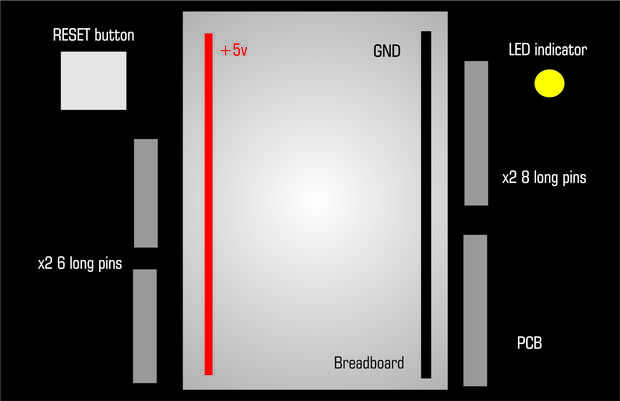

Puede ver el diseño en la imagen de arriba.

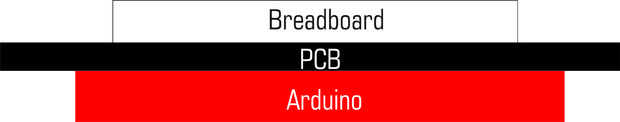

Como se puede ver en el diagrama de sandwich, protoboard por supuesto va en la parte superior, y el PCB Universal actúa como titular. Esto es para aquellos que no se utilizan en la fabricación de un escudo y quería hacer este escudo para empezar. No te preocupes, no te no mucha molestia hacer este proyecto.

La siguiente imagen muestra el diseño estamos intentando hacer. Como se puede ver, los pernos largos nos ayudará a alcanzar la placa más fácil cuando se trata de un circuito.
