Paso 3: Proyecto adecuado

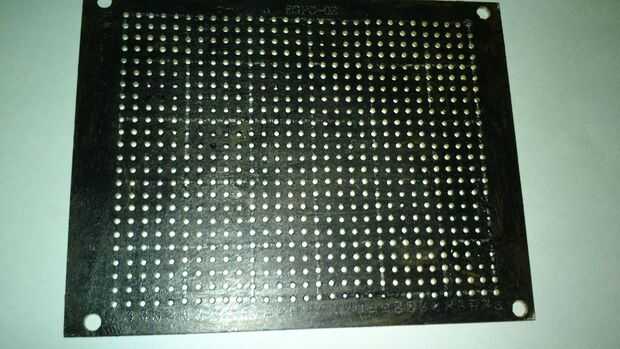

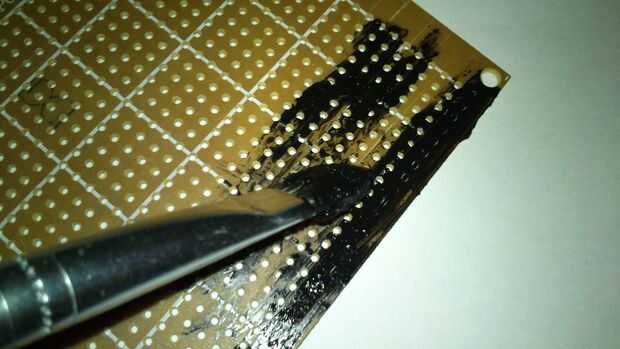

En ocasiones, algunos preferirían para colorear o pintar su PCB. Es realmente una opción. Si quería sentir como su propia "Sparkfun" o "Adafruit", entonces hacerlo. Realmente hacerlo para fines estéticos y utilizo pintura acrílica. No conduce y se seca rápidamente.

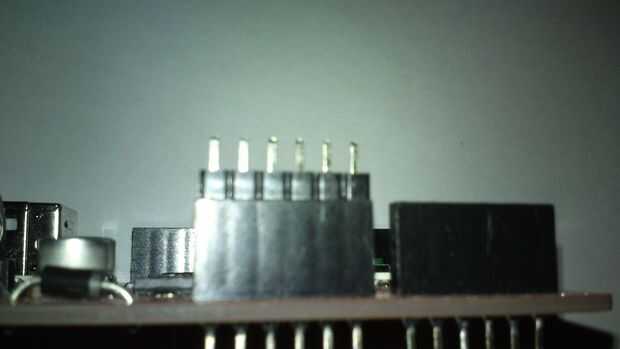

A continuación, en la tercera imagen de arriba, es cómo usted realmente cortar un conjunto de 1 x 40 cabeceras masculinas. Primero pones los encabezados en su arduino después que corte con la uña del pulgar. Asegúrese de que usted cuente el número de encabezados que necesitarás. Para este tutorial, necesitará 2 PC de 2 otro de 8 pines y 6 cabezales macho.

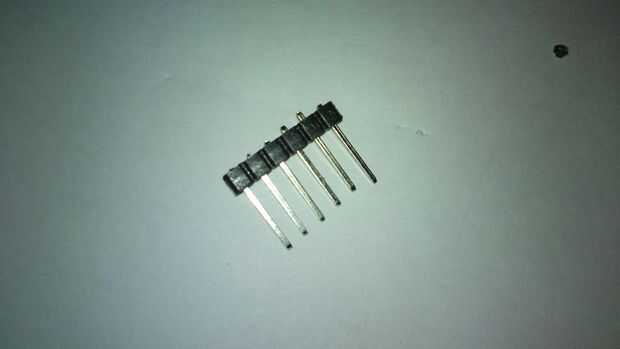

Después de eso, con la imagen 4, aplane un lado de la cabecera del hombre hasta que los pernos son realmente lo suficientemente largo como para que usted pueda utilizar para arduino.
Ahora quiero poner los pins en su PCB para que cabe exactamente en el arduino. Esto es porque accidentalmente incorrecto puede soldar los pines y parecerá que tienes que ajustar las clavijas para que te encajen. (Esto me pasa mucho)

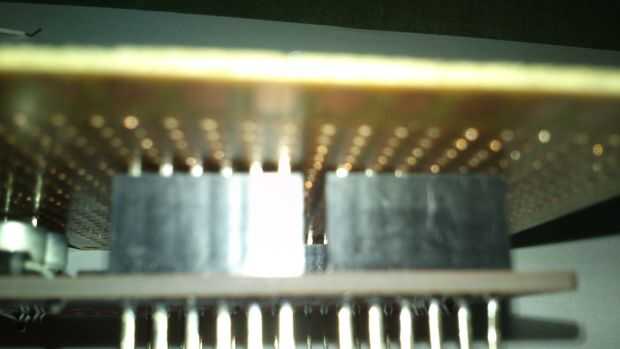

Las clavijas deben caber como lo que se muestra en la imagen 5. Ésos derecho pernos después de la soldadura.
