Arduino protoboard escudo (4 / 10 paso)

Paso 4: soldadura

Después de soldar los pines de escudo, ahora debemos soldar los pernos largos. Se trata de donde estará poniendo los cables de puente.

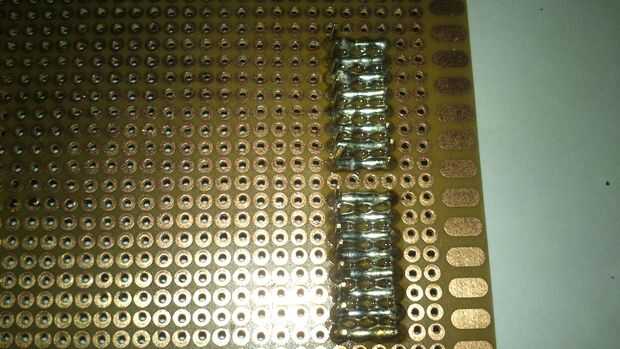

Debe aparecer como la primera imagen de arriba. Por lo menos debe conectar las patillas largas y las cabeceras del pin al asociarse con las patillas largas.

Después de unos minutos, usted debe hacerse y su proyecto debe parecerse a la imagen 2. Ahora, quiero probar la conectividad de cada uno y asegurarse de que los pernos adyacentes no están conectados (como pin2 y pin3 en cortocircuito).

Después de eso, proceder al siguiente paso.
