Arduino Radio (1 / 10 paso)

Paso 1: Conseguir sus piezas de

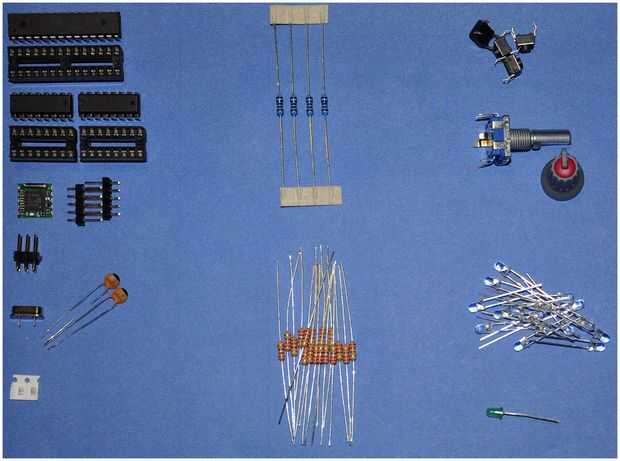

Aquí está un pequeño resumen que piezas necesita. Creo que se llama lista de materiales (BOM)

casi todo el material que compré en banggood.com a menudo en paquetes con 5 de cada uno.

1 x ATMEL Atmega 328 P

1 x 28 pines zócalo de inmersión

2 x 74HC595

zócalo de 2 x 16 pin dip

1 módulo de Radio estérea de FM x TEA5767

Jefe del pin de 2 x 5 para la Junta de TEA5767

1 x 2 x 3 perno encabezado ICSP cabecera

1 x cristal de 16 MHz

Tapa 2 x 22pF

Tapa 2 x 100nF (SMT 805)

4 x resistencia de 10 KOhm

17 x resistencia 220 ohmios

4 x interruptor táctil

1 x conmutador rotativo

16 x color de LED 3mm rojo

1 x LED de color verde 3mm
