Paso 2: esquemas
Siempre comenzar con esquemas escritos a mano, me gustan más y luego a partir de la computadora y para ser honesto todavía estoy en busca de un software que me gusta y hacer el trabajo.
Aquí hay el esquema de los módulos y cómo conectar a la placa Arduino o solo procesador, he usado los nombres de una placa Arduino UNO R3. Más documentación seguirá pronto, si alguien me ayudar con hacer el esquema que sería genial.

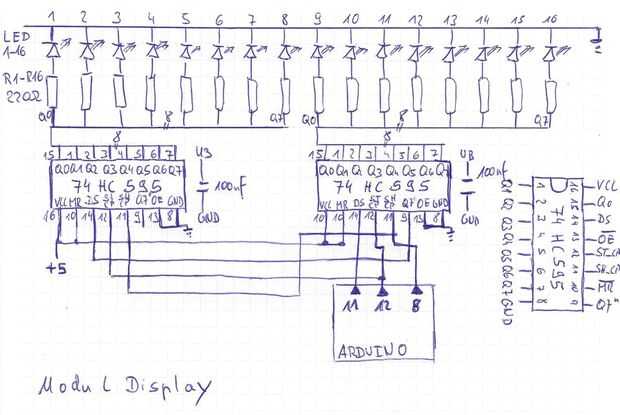

1. 16 LED con 2 x 74HC595

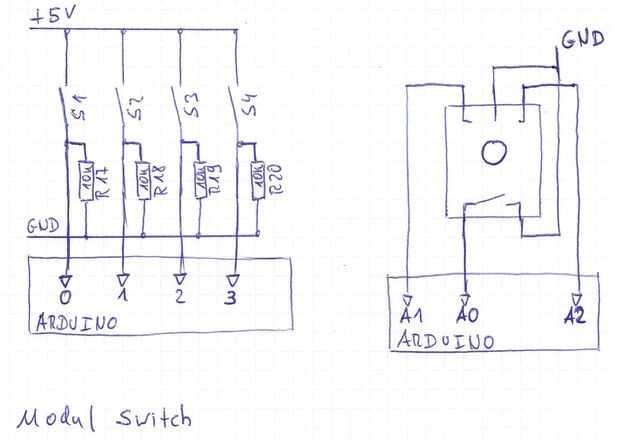

2. el interruptor y codificador rotatorio

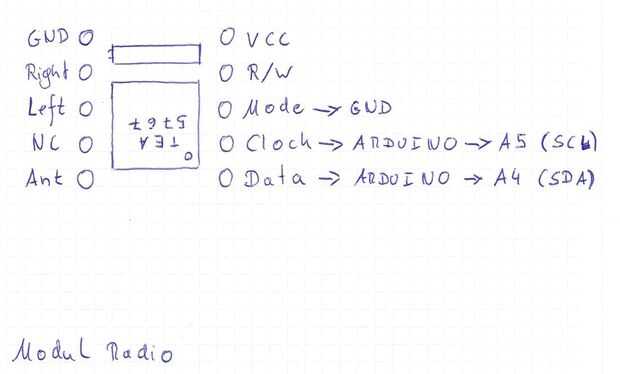

3. té 7567 Modul y PinOut
4. el esquema para el diseño estándar del Arduino puede encontrarse en varios lugares. Sólo usa el cristal y las tapas 2 x 22pf y añadirle el circuito de Reset.
