Paso 5: Cableado y poner todos juntos
Eso es lo que hice, solo quiero explicar cómo he hecho y mostrar algunas fotos que el producto final fue un poco desordenado pero me gusta este cableado "vuelo". Es como una firma por mí.
Utilicé una parte de una suposición de doble cara perfboard donde los obtuve. Me gusta mucho ésos Compañía del chino hasta ahora tengo muy buena calidad allí.

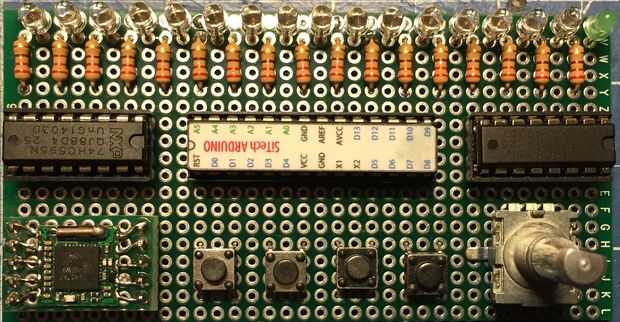

He añadido una imagen donde se puede donde colocar todas las piezas por lo que debería ser más fácil si usted quiere construir.

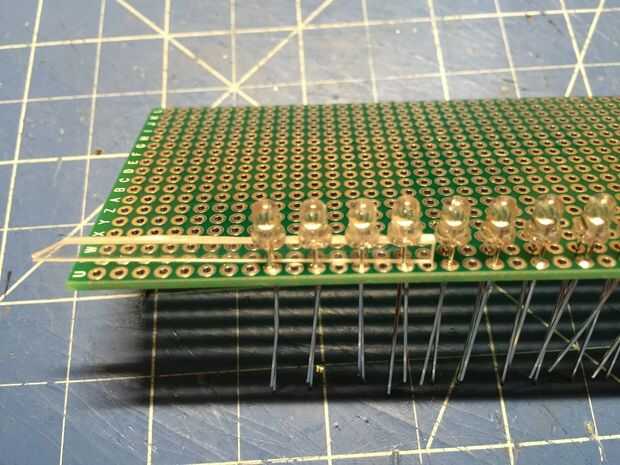

1. paso a soldar el LED incluso sería mejor empezar con el resistor de 220 Ohmios pero bueno mientras se suelda simplemente coloque las piezas y ver cómo mira llamada it prototipado rápido -> no creo que sólo la soldadura

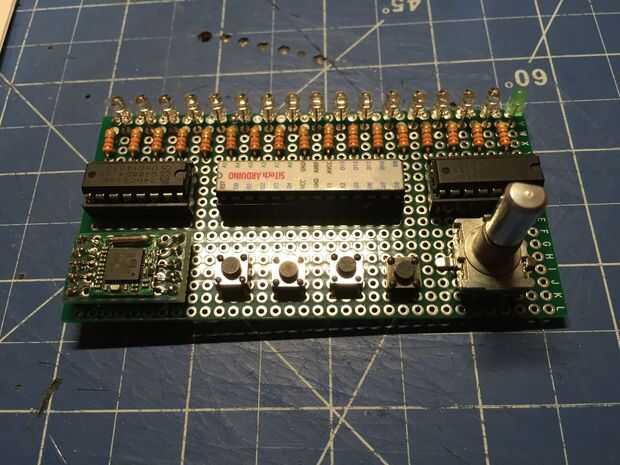

2. después de soldar los LEDs y las resistencias que comencé a colocar las otras partes durante esta etapa no pensé mucho sobre donde las piezas tienen que ir a hacerla más fácil soldar solo queria que parece "cool" para mí, sólo el 74HC595 he colocado boca abajo por lo que las "salidas" fue cerca de las luces LED. Esta es la segunda foto

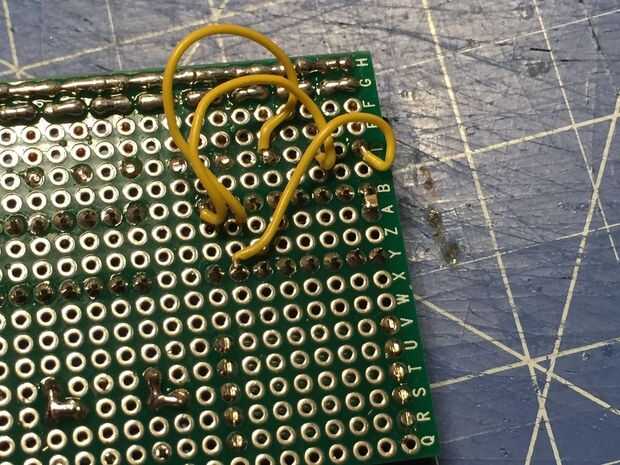

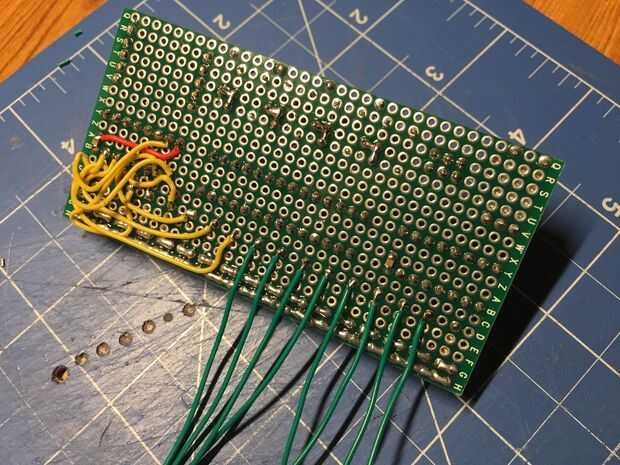

3. el siguiente paso es la salida de los 74HC595 a las resistencias de la soldadura ahora ya se puede ver es conseguir desordenado pero no te preocupes va a ser peor más pronto.
4. seguir adelante con los cables de + 5V y GND no te olvides de poner las fundas de 100nF para desacoplar cerca el 74HC595 que utilicé algunos Caps de 100nF SMT 805 que solo están poniendo alrededor en el bin de mi parte y se adaptan muy bien debajo de la. Después de haber terminado esto que estás cerca de la final y la placa debe ya mira "presa" muy desordenada que no comete un error más grande con el cableado encontrar que cualquier "bug" no es fácil en esta etapa créeme que sé lo que estoy hablando.

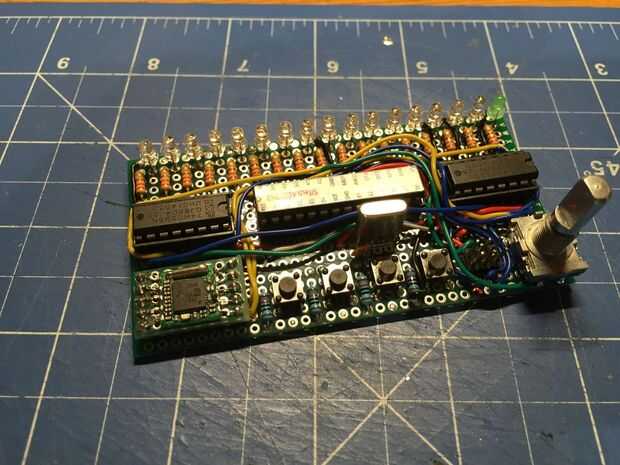

5. por lo menos comenzar con cableado los niveles de señal desde el ATMEGA a las otras piezas en el tablero.
-3 señales de la segunda 74HC595
-2 señales a la TEA 5767 Modul
-4 señales de los interruptores táctiles
-3 señales de codificador rotatorio

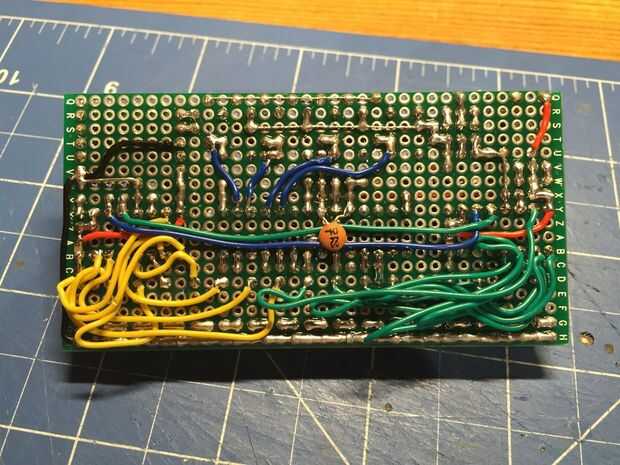

-después de que usted fije todas las conexiones de la placa se verá "desordenada" este es el aspecto que desea. Hey este es el aspecto que tal vez no te quiero. Pero cuando estás todavía leyendo en esa posición y aún conmigo entonces te gusta este look.
6. comprobar antes de darle poder a la Junta de primera vez, no dejes que el escape de humo mágico de los chips.
Usted puede poner todo junto en un pan o construir como yo en un perfboard doble cara intento compilar tan pequeño como sea posible.
Con esas fotos que solo muestran cómo la hice, estoy todavía intentan pintar un esquema real, pero no puedo encontrar un software a que puedo conseguir utilizado.
