Paso 10: Alcance: un vistazo más de cerca la salida RC

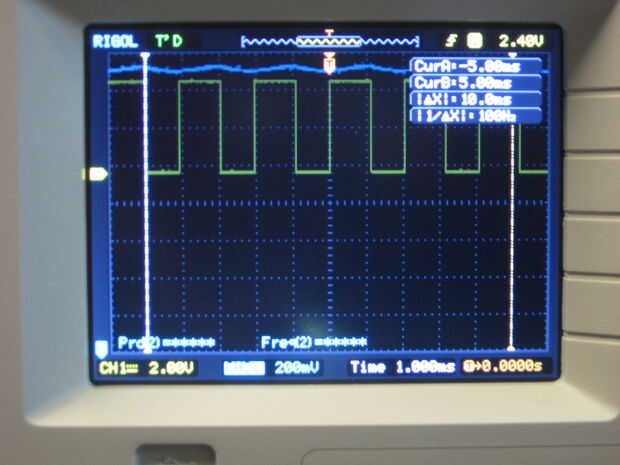

La escala fue cambiada de 2 V a 0,2 V para acercarse a la salida RC, nota la ondulación de la línea azul por encima de la onda cuadrada - ésta es la salida RC.
Los valores de R y C se pueden aumentar para aplanar más la línea, pero entonces el tiempo de respuesta aumenta. Si el valor de RC (el producto de los valores de R y C) es demasiado alto, habrá un rezago notable en el cambio del brillo del LED como el voltaje se cambia. Los valores que producen el mejor compromiso entre tiempo de respuesta y menos ondulación dependen de los objetivos de diseño.
Línea de fondo, el filtro RC no es la respuesta si necesita una limpia señal de DC. Alternativas: Añadir segundo filtro RC, convertidor de digital a analógica, potenciómetro digital.
