Arduino RC circuito: PWM analógico DC (3 / 10 paso)

Paso 3:

El filtro RC tiene dos valores que determinan cómo le modula la señal PWM: R, la resistencia en ohmios y C la capacitancia en faradios. Hay muchas herramientas en línea para explorar circuitos RC. Una que es útil es http://sim.okawa-denshi.jp/en/CRtool.php, desde el diseño electrónico de Okawa y fabricación en Japón.

A los efectos de este proyecto, entré en los valores de 1 kohm para la resistencia y 100 uF para el condensador.

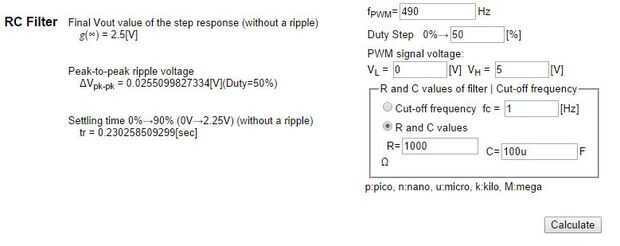

La herramienta de análisis RC produce algunas ideas claves:

1) la frecuencia de corte

2) la ondulación

3) el tiempo de adaptación.
