Paso 6: Circuito de Arduino RC
La placa Arduino produce una señal PWM de pin digital 10. La señal PWM se pasa a través de R1 y el condensador (los componentes RC). La salida del filtro RC pasa a través del resistor segundo (usado para limitar la corriente al LED). La corriente fluye a través del LED a tierra.

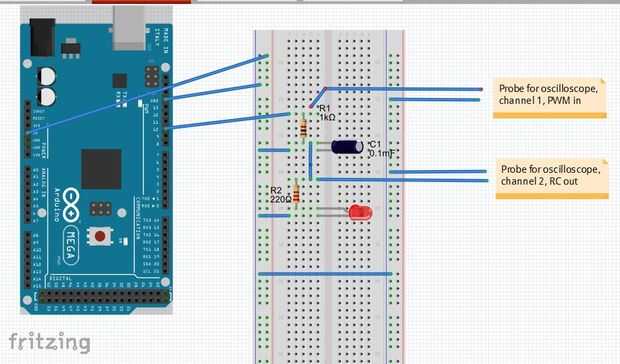

Las señales de antes y después de filtrar la RC pueden verse mediante la colocación de sondas de osciloscopio en los puntos indicados en el diagrama.
Esta imagen fue hecha usando Fritzing.
Ejemplo de código para controlar la placa Arduino y variar el PWM se puede encontrar en el cambio de Arduin la entrada digital del pin 9 al pin 10.
