Arduino RC circuito: PWM analógico DC (8 / 10 paso)

Paso 8: Alcance: señal del 50%

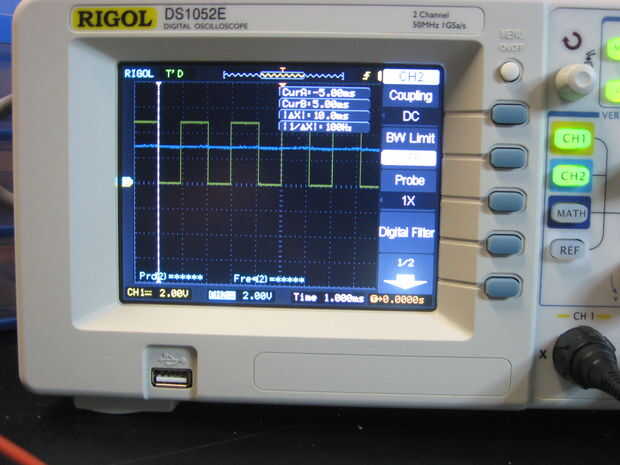

El pin digital de Arduino 10 está enviando una señal PWM con un ciclo de deber del 50% (alta de medio tiempo, medio tiempo bajo). Esto es la onda rectangular.

La salida RC es la línea plana azul. Nota de que la escala está ajustada a 2 v. Cada línea horizontal representa un incremento de 2 voltios. El PWM varía de 0 a 5 voltios, mientras que la salida RC es constante cerca de 2,5 voltios.
