Paso 5: Conectar la pantalla LCD.

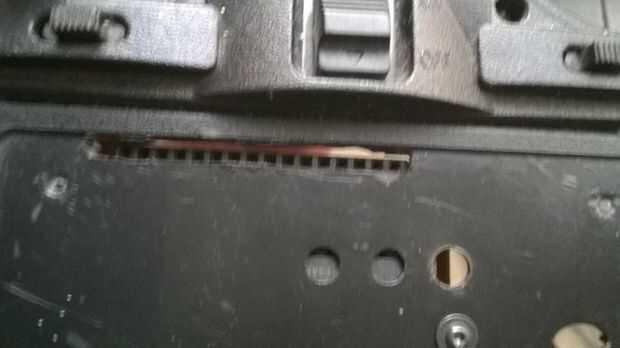

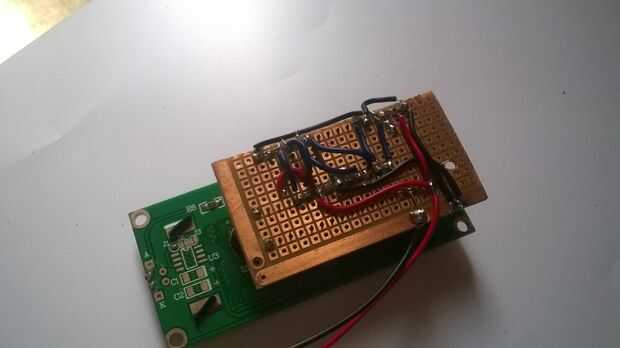

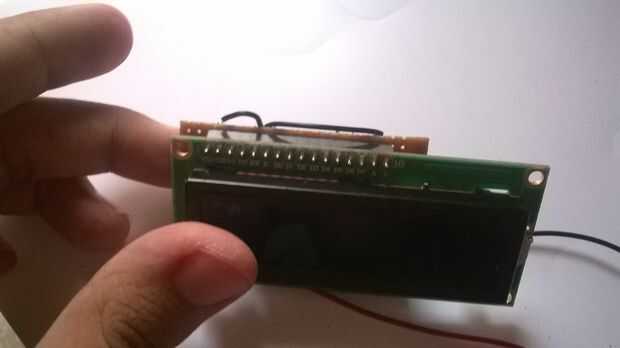

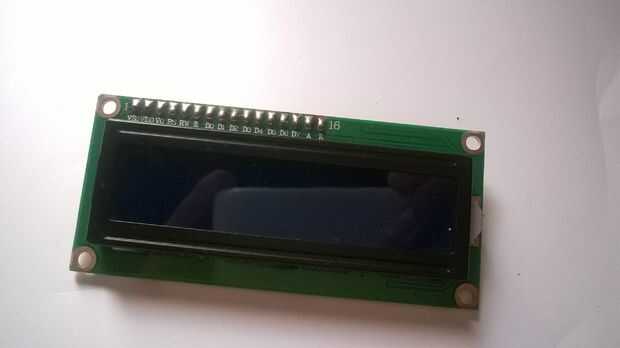

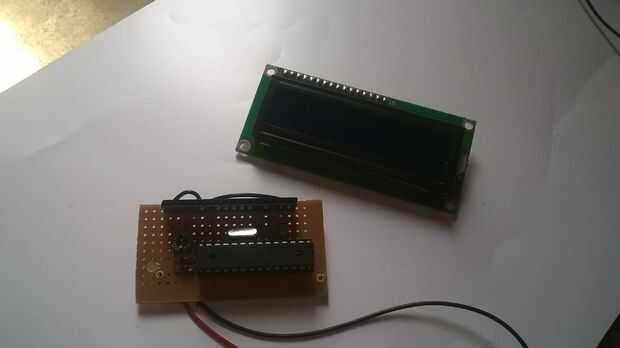

El módulo LCD, como puede verse en la primera foto en el último paso, está conectado a los pines siguientes:
LCD---ATmega
VSS <> – GND
VDD <> – VCC (5 V)
V0 <> – pasador central del ajuste de contraste
RS <> – Pin 8
RW <> – GND
E <> – Pin 7
D0 hasta D3 <> – no conecte
D4 <> – Pin 6
D5 <> – Pin 5
D6 <> – Pin 4
D7 <> – Pin 3
Un resistor de <> – 1KΩ a 5V
K <> – GND

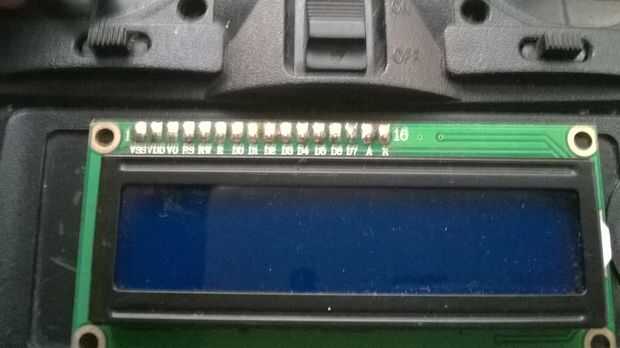

La pantalla LCD mostrará algunas informaciones, que sigue trabajando en lo que quiero mostrar la velocidad del coche y tal vez la carga de la batería, pero en los códigos de conexión sólo muestra la posición de las palancas.
