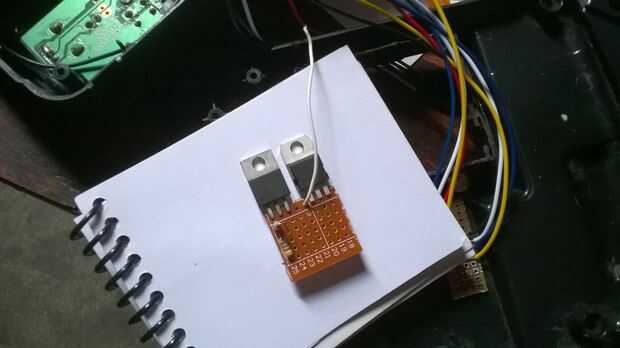

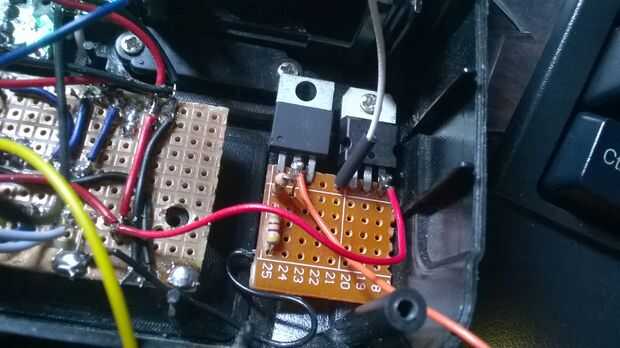

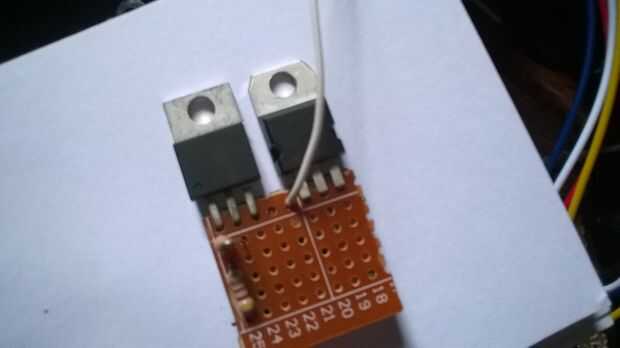

Paso 6: Hacer los reguladores regulador.

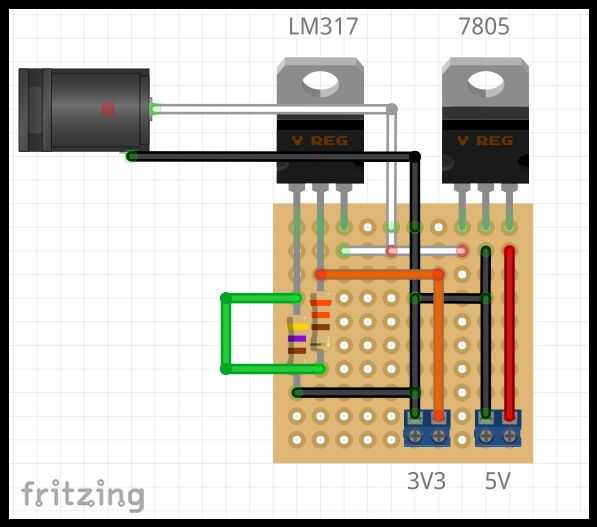

El controlador necesita dos reguladores, uno al tablero y pantalla LCD (5 V) y otra para el módulo inalámbrico (1.9 V hasta 3.6V).

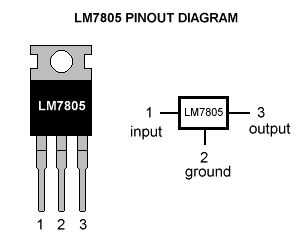

El 7805 se utilizaba para regular el voltaje a 5 V, requerido por la Junta y la pantalla LCD, sólo recuerda que mirando a él, su primer pin es la entrada, el segundo es la tierra y el tercero es el voltaje de salida.

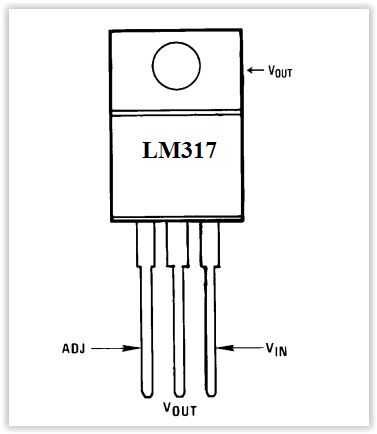

Para regular 3 V para el nrf24l01 no que fácil, se utilizó un regulador ajustable LM317, mirando a él, su primer pin es el ajuste del perno, el segundo es la tensión de salida y el tercero es el voltaje de entrada.

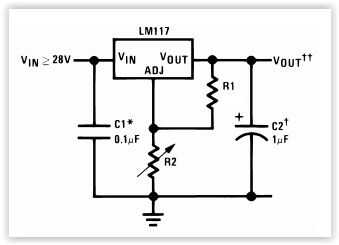

La calculadora en el sitio siguiente se usó para hallar los valores de R1 y R2.
http://www.Electronics-Lab.com/articles/LM317/
R1 = 330Ω y R2 = 470Ω
Si tienes un regulador de 3.3 V, como LM1117, es más fácil obtener 3,3 V que está en el rango de voltaje soportado por el nrf24l01 +, hacer las conexiones como con el 7805.
