Paso 7: El nrf24l01 + lugar especial

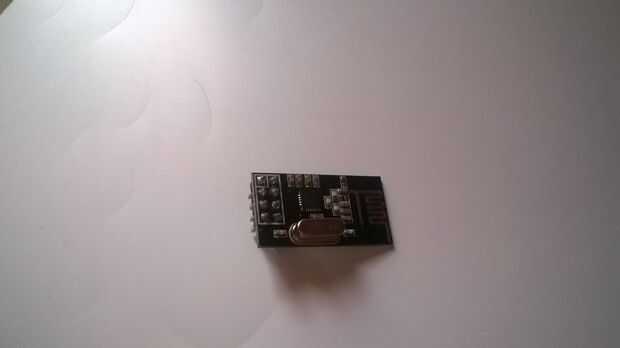

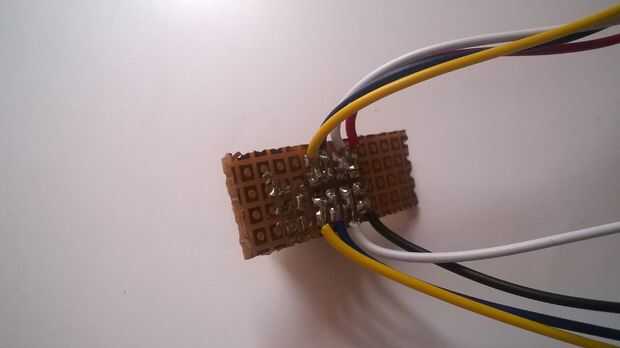

Un puerto se hizo a gancho nrf24l01 +. Los pernos utilizados fueron:
Nrf24l01 + Atmega
VCC <> – 3 V de salida del regulador de
GND GND <> –
SCK <> – Pin 13
MISO <> – Pin 12
MOSI <> – Pin 11
CSN <> – Pin 10
CE <> – Pin 9
IRQ <> – Pin 2
Ver la foto en el paso tres para saber cuál es los pernos en el Atmega son las patillas arriba.

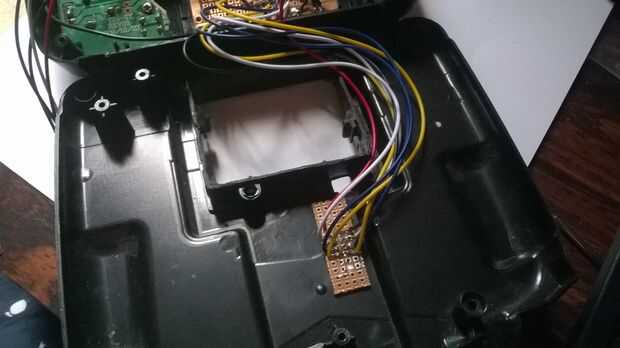

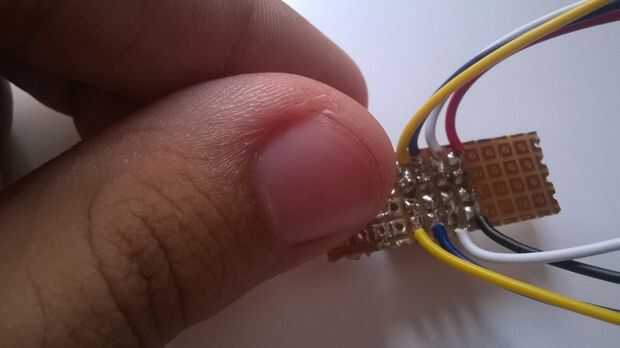

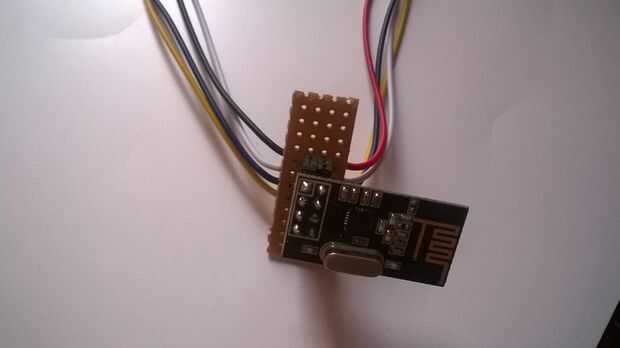

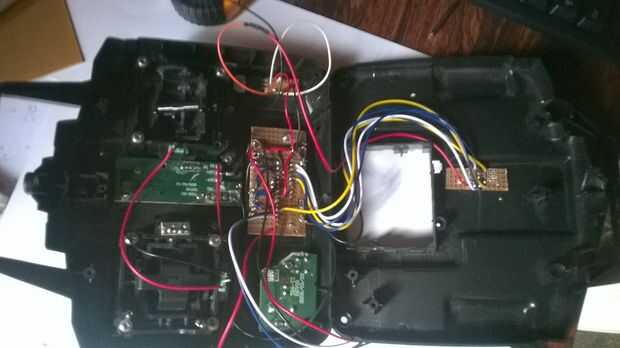

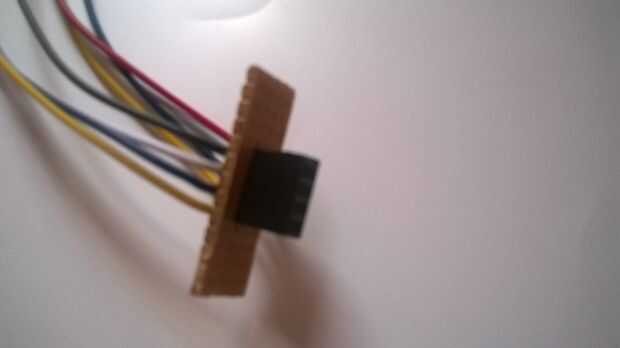

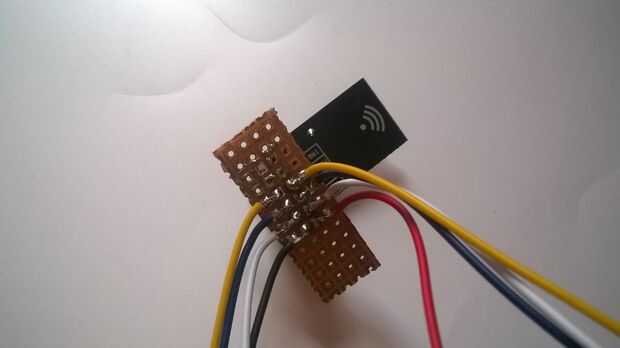

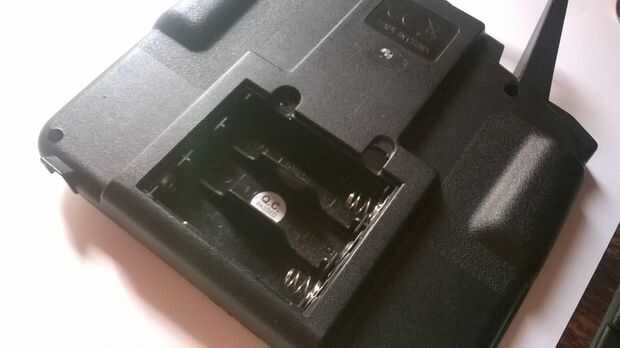

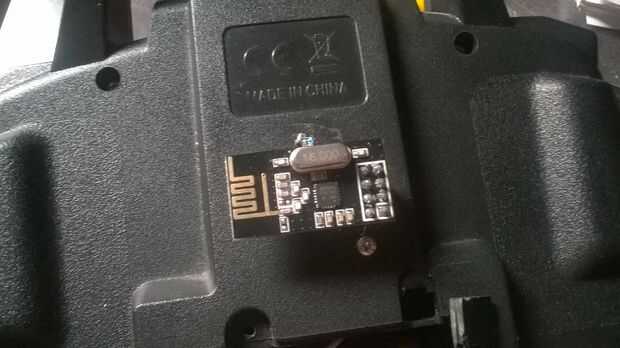

Un orificio cuadrado fue hecho en el controlador para ajustar la toma, haciendo fácil conectar el módulo inalámbrico.
