Este proyecto es construir un aerodeslizador RC que puede ir sobre la tierra plana a verano 2014 Introducción a la competencia de la ingeniería. Este concurso se lleva a cabo por UMJI SJTU Instituto conjunta en Shanghai Jiaotong University. Universidad de Jiaotong de Shanghai es una de las universidades de Top3 en China y es famosa por su fortaleza en ingeniería mecánica e ingeniería eléctrica.
La competencia incluye dos partes: tiempo de juicio y torneo. En la contrarreloj, 19 todo el equipo se requiere para terminar una vuelta dentro del tiempo límite (3 minutos) en la pista de carreras. El arreglo del torneo se basa en el rendimiento de cada equipo en la contrarreloj. En el torneo, dos equipos comenzará en el momento mismo y completadas dos vueltas en la pista; el equipo más rápido será el ganador. Durante el juego, están prohibidos chocar y accesos directos.
Por fin nuestro equipo corazón valiente consiguió el segundo lugar entre los 19 equipos en la contrarreloj (13.44s) y el torneo.

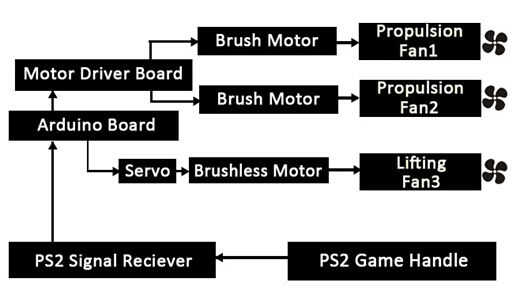

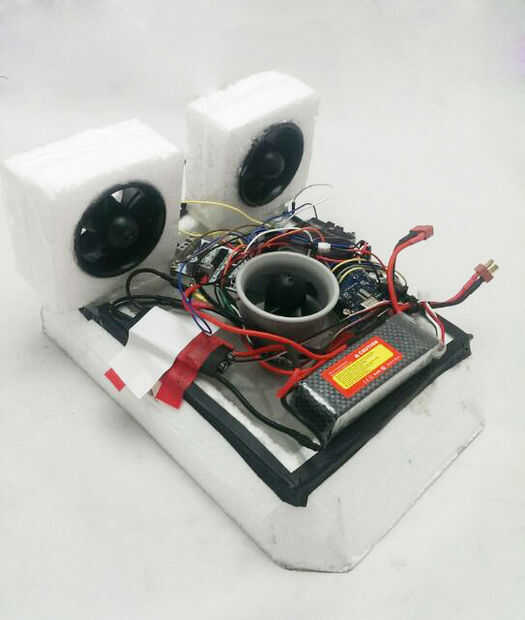

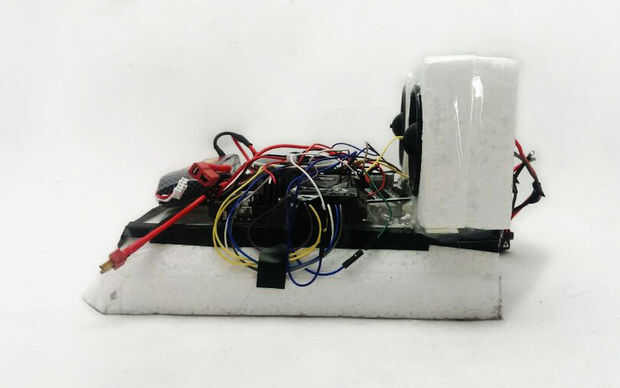

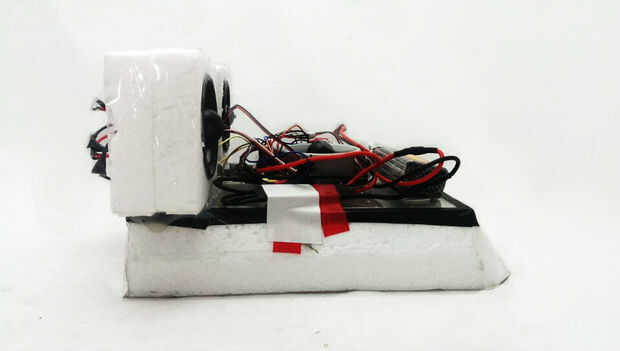

El procesador central de este Aerodeslizador es una placa Arduino Mega; y una palanca de PS2 se utiliza para el control remoto. Dos ventiladores con conductos con cepillado motores fijados en la parte posterior se utilizan para la propulsión. Ajuste de la diferencia de velocidad entre ellos puede hacer que el aerodeslizador gire. El tablero superior de acrílico, marco plástico del espumado y el tablero acrílico inferior con agujeros, juntas forman una cámara de aire en el cual el aire puede reunir. Un ventilador canalizado con un motor sin escobillas en el centro puede soplar aire en la cámara de aire; y así disminuir la fricción entre el aerodeslizador y la tierra.
La tabla siguiente enumeran todos los materiales que usted necesita para construir un aerodeslizador RC. Otras herramientas comunes
también se necesitan como cuchillo, pistola de pegamento caliente y cinta de aislamiento.
Lista de materiales y presupuesto:

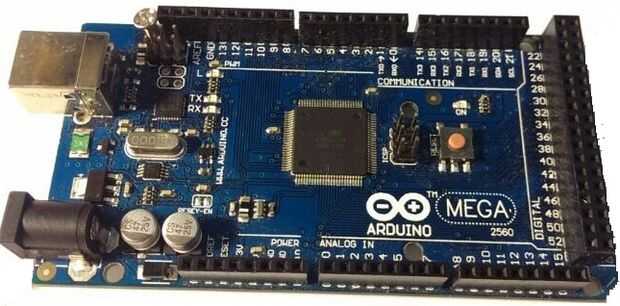

Placa de Arduino Mega: 69 RMB (11,10 dólares)
PS2 La manija con un receptor: 45 RMB (7,24 dólares)

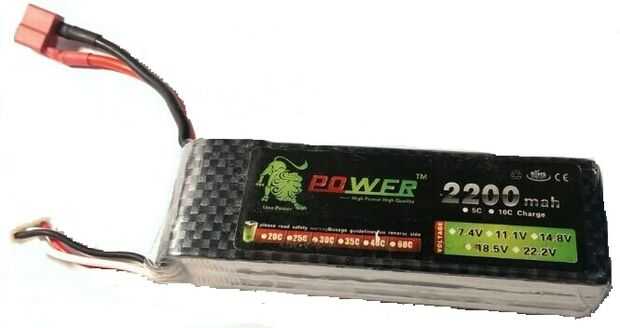

Li-batería (11.1V 2200mAh): 115RMB (18,51 dólares)
Motor sin cepillo con el ventilador canalizado: 99RMB (15,94 USD)
Motor cepillado con conductos ventilador × 2:30 RMB (4,83 USD) × 2

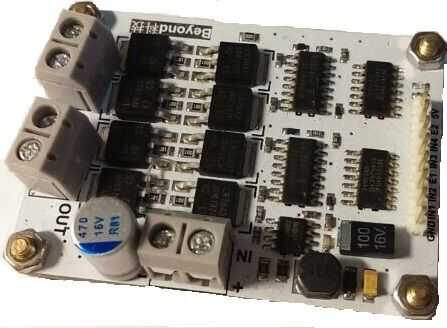

Tablero de conducción del Motor de gran potencia: 139 RMB (22,38 dólares)

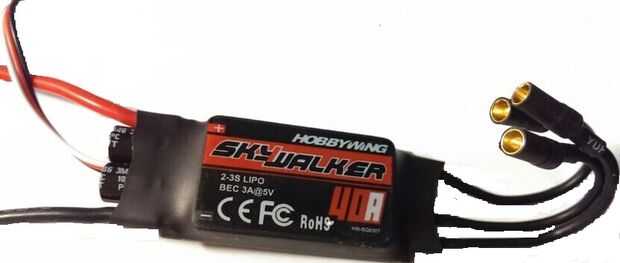

Regulador de velocidad del Motor sin cepillo: 56 RMB (9,02 dólares)
Tablero de acrílico (1,5 mm, 30 cm x 40 cm) 2:8 RMB (1,29 USD) × 2
Espuma plástica (80 cm x 80 cm × 3 cm): 15 RMB (2,41 dólares)
Total: 614 RMB (98,85 dólares)
Esperamos que disfrute leyendo este instructable y parece útil a usted. Por supuesto nuestro hovercraft no es perfecta; por lo tanto realmente apreciaríamos si nos puede dar algunos comentarios.
