Paso 2: Corte del Laser

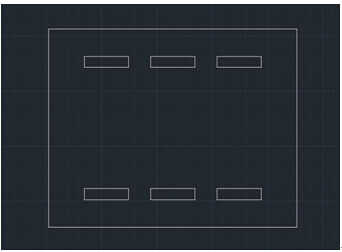

Dibujar dos planos CAD según los datos que se adjunta. Dos tableros de acrílico de 1, 5 mm del corte del laser. La primera de ellas se utiliza como la placa base; y el segundo se utiliza como la superficie superior. Luego pegue la placa base a la estructura de plástico espumada. La superficie superior se debe pegar más tarde después de que el ventilador canalizado se fija en él.

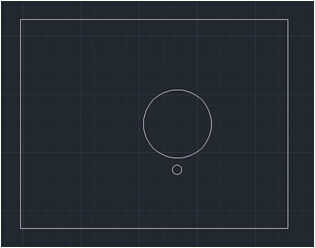

Aquí no podemos dar los parámetros exactos de los planos de CAD porque son directamente determinados por el ventilador canalizado que se comprar. El radio del agujero en el tablero de acrílico superior debe ser un poco más grande que el del ventilador canalizado para que puede arreglar fácilmente mediante la pistola de pegamento caliente. Además, debe haber un pequeño agujero al lado del agujero grande en el tablero de acrílico superior para que los cables de las escobillas pueden pasar a través de él y conectar con el controlador y la batería en la parte superior.
