Arduino - registrador de evento puerta (3 / 3 paso)

Paso 3: Actualizar: sustituye el botón con sensor de efecto hall

Como prometí he reemplazado el botón con un sensor adecuado para este proyecto: un sensor de efecto hall.
El sensor que compré se llama A3144 (obtuve fuera de ebay). Tiene la siguiente configuración de pines: VCC - GND - OUT.

Ahora para conectarlo a arduino, sólo quitar el botón y hacer lo siguiente.
VCC - a 5V
GND - GND
HACIA FUERA - D2
* la resistencia k 10 sigue conectado entre 5V y D2

La necesidad del bosquejo de edición un poco, como el sensor es esencialmente un interruptor normalmente abierto y se ha configurado previamente para un interruptor normalmente cerrado.
Hay 3 líneas de código que deben modificarse:
Si (buttonState == LOW) if (buttonState == HIGH)
Si (estado == LOW) if (estado == HIGH)
Si (estado == LOW) if (estado == HIGH)

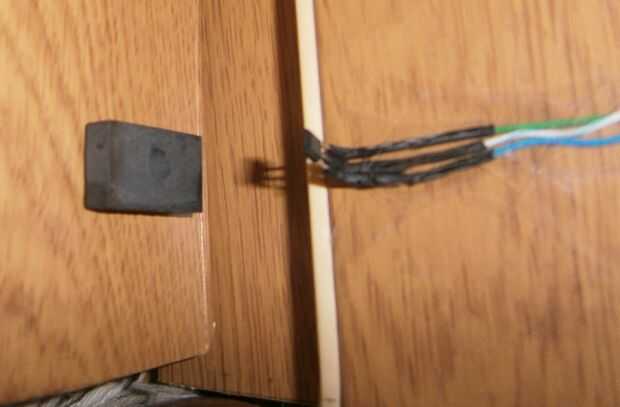

En el cuadro el sensor es grabado en el marco de la puerta y el magned se fija con cinta de doble cara a la puerta.
** El sensor de efecto hall tienen polaridad.

El siguiente paso es añadir un transmisor y receptor de interruptor de control remoto para hacer el sensor inalámbrico.
