Arduino reloj construir instrucciones (9 / 15 paso)

Paso 9: Para soldar el conector de la pantalla

Ahora que el trackball es conectado y probado puede mover al conector de la pantalla.  Ahora no quiere soldar directamente a la pantalla OLED ya que utiliza una conexión en serie para comunicarse con Arduino y desea poder subir bocetos nuevos para la Arduino después de completar la construcción (sólo una conexión en serie en un tiempo permitido).
Utilizar una Dremel (u otra herramienta de corte) para cortar una de las ranuras del perno en el pin de conector 6 vivienda vivienda para que sea un 5 pin vivienda.  También usted puede reducir la altura de la caja para que no se pegue en la muñeca como mucho.

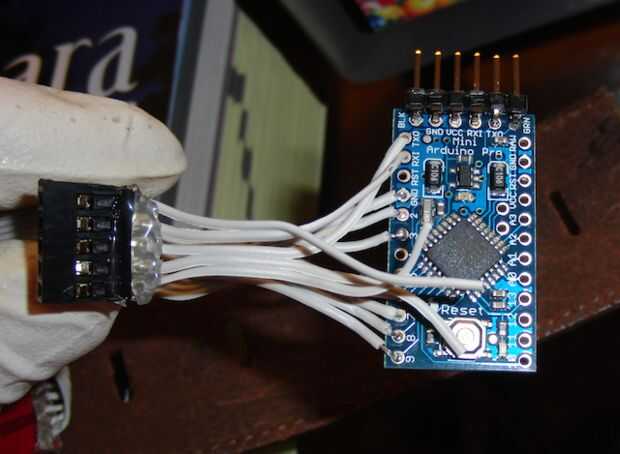

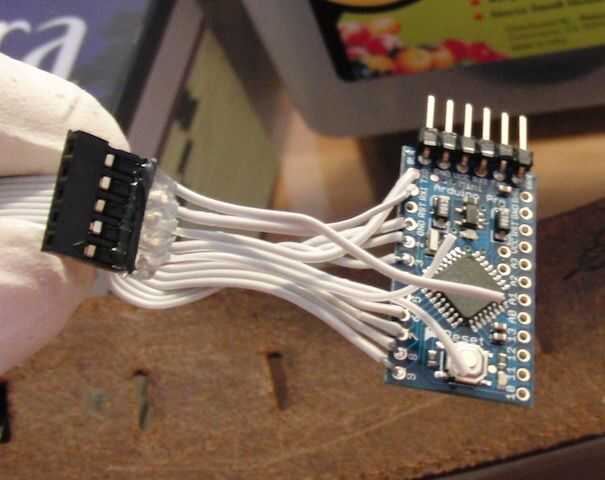

Tomar la pieza de 5 cables del cable IDE del paso de "Diseño de piezas" y prensado de los cables en los pines hembra y colocarlos en la caja.  Para aumentar la fuerza de la conexión (sobre todo si se corta la altura) añadir un pegamento caliente a donde los cables salen de la vivienda.
Soldadura al otro lado de los cables a la Arduino como se especifica en el diagrama de pines del paso de "Diagrama de conexiones de soldadura".

En este momento puede utilizar el software de Arduino reloj para probar la configuración.  Cargar el software con la pantalla desconectada, luego desconecte la corriente y conectar la pantalla.  Luego puede encender el reloj con la batería o el FTDI.  Si todo funciona bien debe ser capaz de navegar por las pantallas con el trackball y ejecutar los programas de la pantalla del menú.  Las pantallas de momento solo mostrará 0:00 en sus diferentes formatos.
