Arduino reloj construir instrucciones (10 / 15 paso)

Paso 10: El reloj en tiempo real de la soldadura

Este paso cubre cómo soldar el cristal oscilante del reloj de tiempo real y cómo conectar el reloj de tiempo real para el Arduino.  La hoja de datos para el reloj de tiempo real DS1307 se puede encontrar aquí.

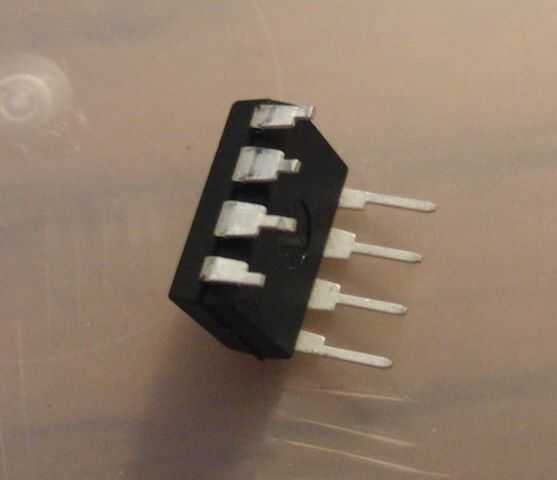

Primero recortar las patas en el reloj en tiempo real para que no pique a otras partes del reloj.

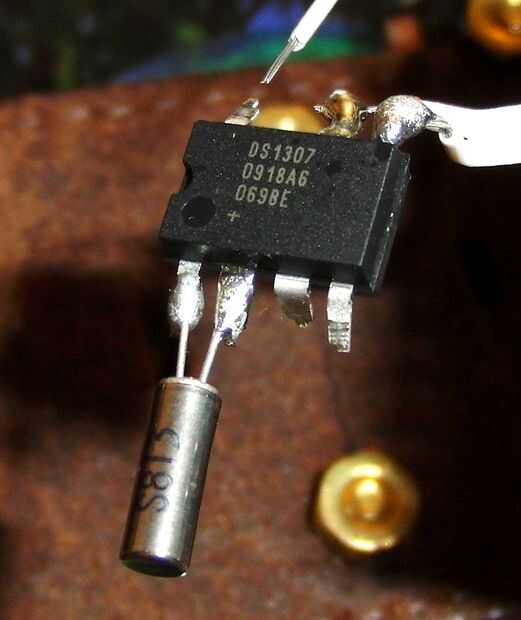

Luego de la soldadura del cristal de 32kHz a X1 y X2

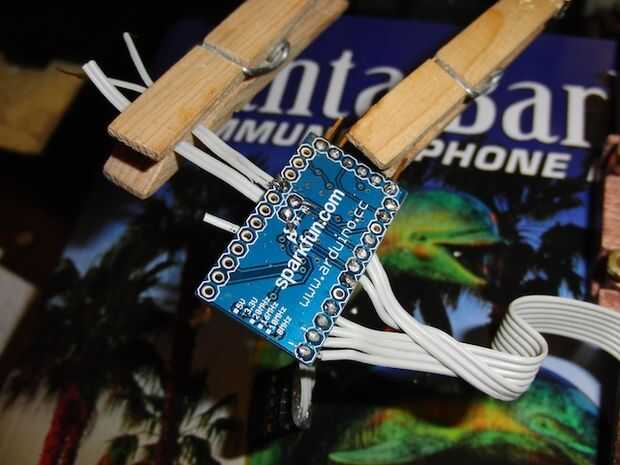

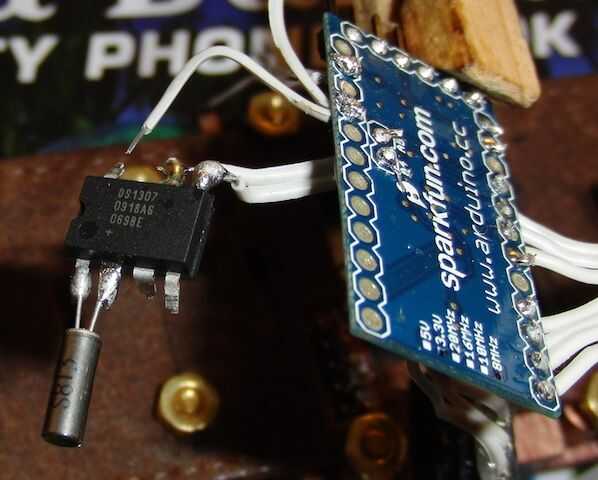

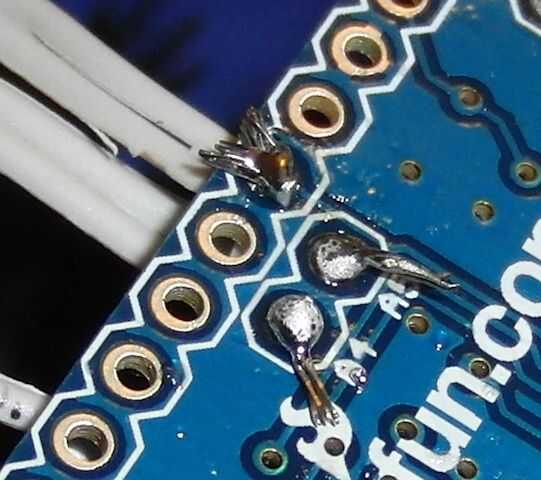

El SCL se suelda a la A5 y SDA a A4 como se muestra en la tabla de soldadura en el paso de "Diagrama de conexiones de soldadura".  Luego de la soldadura de la alimentación Vcc y tierra a tierra.

En este punto el reloj de Arduino es completamente funcional para las funciones básicas, así que encienda y probarlo!  Si el reloj no funciona probar con energía ciclismo o use el botón reset en el Arduino.  A veces tarda un par de ciclos para el reloj en tiempo real va.
