Arduino - Reloj Digital con control de luz de acuario RGB (2 / 4 paso)

Paso 2: cableado

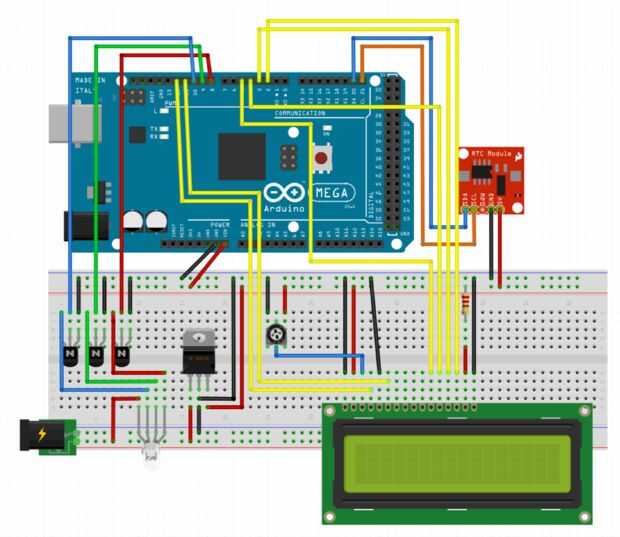

Conectar todo como se muestra en la imagen. Puede omitir la parte del LCD si no desea esto.

Tenga en cuenta que la imagen muestra un módulo de reloj diferentes que el DS3231, pero no había ninguno disponible para fritzing.

Importante:

Si utiliza un Arduino Mega, cable para arriba como se muestra en la imagen. Si utiliza un Arduino UNO, los pines SDA y SCL son en una ubicación diferente. Asegúrese de que utilizar los pines correctos.
