Arduino rfid leer y escribir en la pantalla lcd (3 / 4 paso)

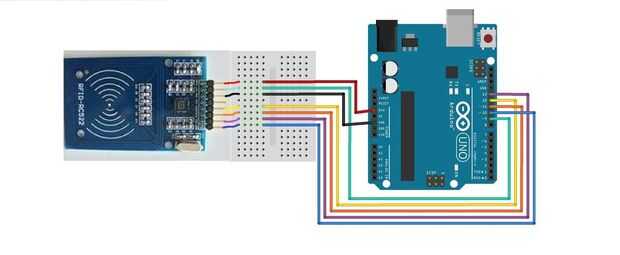

Paso 3: Rfid pinout

3.3 - a ferrocarril de arduino 3,3 voltios

RST - para pin digital de arduino 9

GND - al ferrocarril de gnd de arduino

rqi - no conectado

miso - para pin digital de arduino 12

Mosi - para pin digital de arduino 11

SCK - para pin digital de arduino 13

SDA - para pin digital de arduino 10
