Paso 2: Construcción: cableado
Color del LED # Cat5e cable
------------------------------------------------
LED1 - rojo - naranja
LED1 - verde - verde
LED1 - azul - azul
LED1 - tierra - marrón
LED2 - rojo - blanco/naranja
LED2 - verde - blanco/verde
LED2 - azul - blanco/azul
LED2 - tierra - marrón
(sin usar) - blanco/marrón
(la imagen muestra realmente LED2 pines LED1 y viceversa pero no importa)
Para el cableado, decidí usar Cat5e como tengo unos mil pies de alrededor y utilizarlo con muchos proyectos de Arduino. Corté tiras de unos 10" de largo así que tengo suficiente para jugar, necesita 2 pulgadas extras por pieza hasta y a través de la corona, y el alambre es tan fino y maleable que usted alrededor puede torcer muy fácil esconderse detrás de la corona. Fui con blanco pero usar cualquier color que no se pega hacia fuera a través de la delgada corona. Después de haber cortado tantas piezas que tiene LEDs, se necesita de la tira de aproximadamente 1" el extremo de cada cable, desenrolle los cables y tira de la chaqueta de cada cable.
Si lo tuviera que hacer otra vez, no corté tiras de alambre en todo. Pude medir y marcar las longitudes deseado en una pieza sólida de cable y con cuidado de tira hacia atrás la chaqueta en las marcas y abajo un poco. Entonces yo sólo pude cortar los 4 cables necesitaba tira hacia atrás y la soldadura a un LED (o, Gr, Bl, Br o W / o, W/Gr, W/Bl, Br dependiendo del canal) y habría mucho menos soldadura y no clips dolphin sería necesarios. Pero el camino lo hice con tiras de alambre, tuve que torcer cada cable con el mismo color en la pieza siguiente tuve un cable largo con 7 puntos de alambre expuesto. Sobre una hora o más trabajo extra. Funciona bien, pero hay mucho más potencial para el error de esta manera en mi opinión.

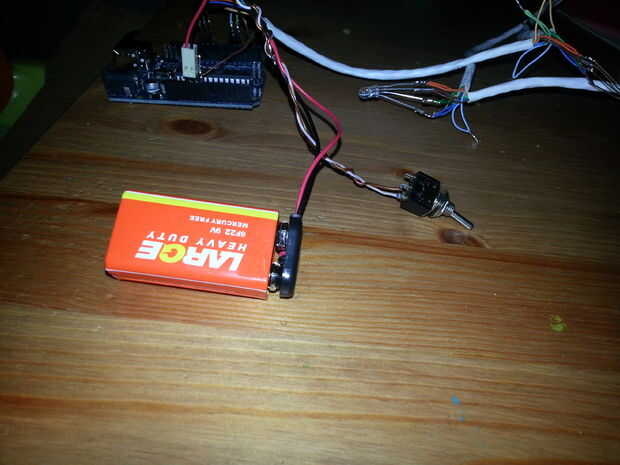

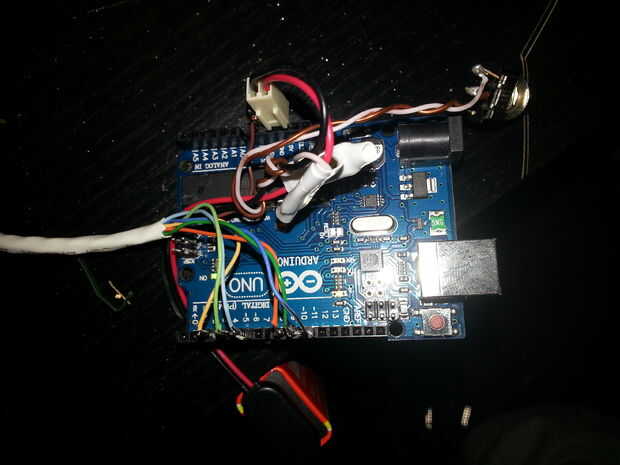

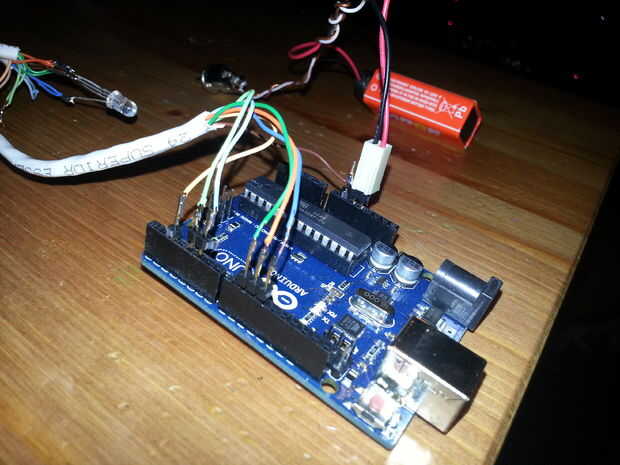

Pro-TIP: Si usas superior essex cat5e con el cable de color sólido más ligero (en vez de rayas blanco/verde, es más una luz verde, la misma con todos los colores): antes de comenzar el cableado, en un área bien iluminada, cortó todos los cables blanco/marrón que no va a utilizar. Blanco/marrón y blanco/naranja son casi idénticos en esta marca de cable. Miswire br/blanco blanco / o en el centro que no noté hasta el siguiente día cuando me di cuenta de algunos de mis rojos faltaban en un canal. Afortunadamente usé demasiado alambre y fue capaz de detrás de la tira y el blanco/naranja correcta de cable y soldarlos de nuevo juntos. Luego escribí la rutina RGBtest() que muestren cada color independiente en cada canal para asegurarse de que su conexión correcta. Primera vez alambre para arriba y cargar el arduino con mi código, verá esta prueba. Si usted no ve (LED1: rojo, verde azul, luego el LED2: rojo, verde, azul) Conoces tus pins están fuera, o se ha conectado correctamente algo. Comienzan en el arduino y compruebe el cableado de todo el camino hacia abajo. Incluso con sólo 7 leds, usted termina con 63 puntos de soldadura entre los pines de arduino encabezado (Si utilizas estos)!
