Paso 3: conexiones

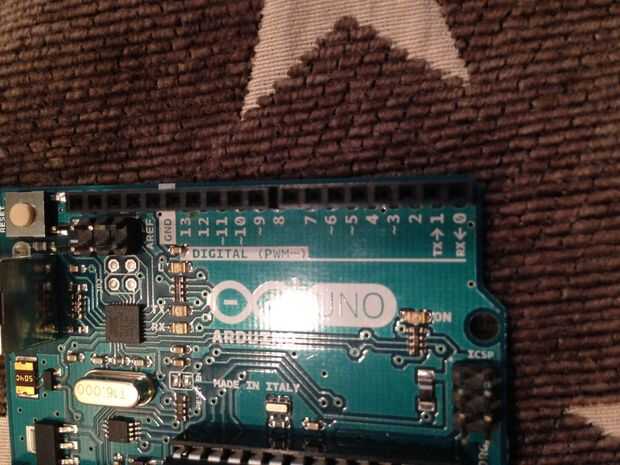

Como veis en la imagen siguiente, sólo unos pocos de los pines de arduino son PWM (Pulse Width Modulation). Tres de ellos para nuestro beneficio utilizamos para crear diferentes ondas cuadradas que la determine cómo brillante cada valor debe ser.

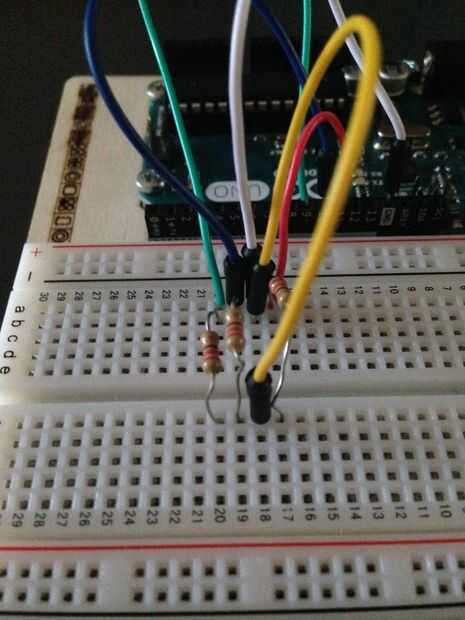

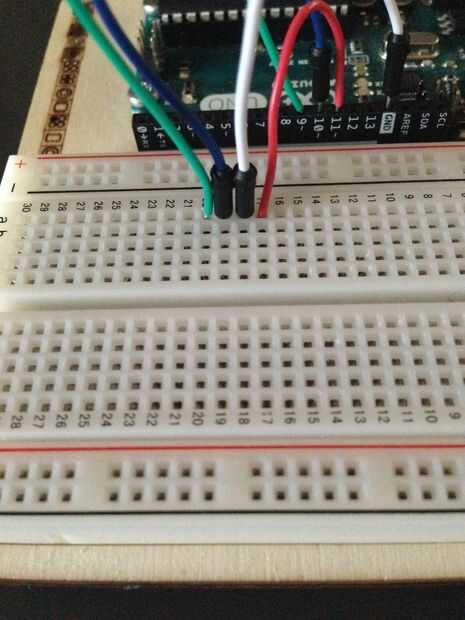

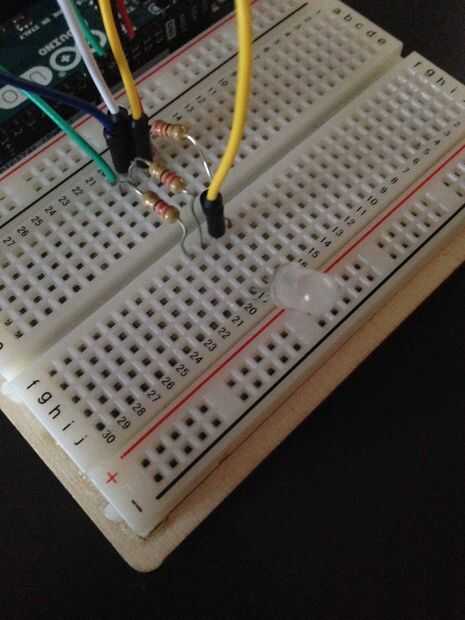

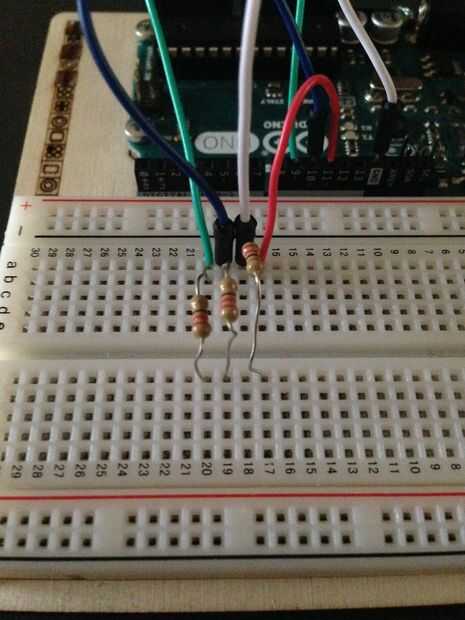

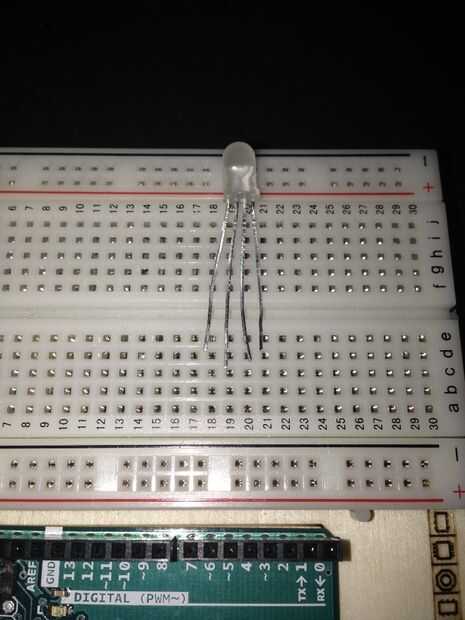

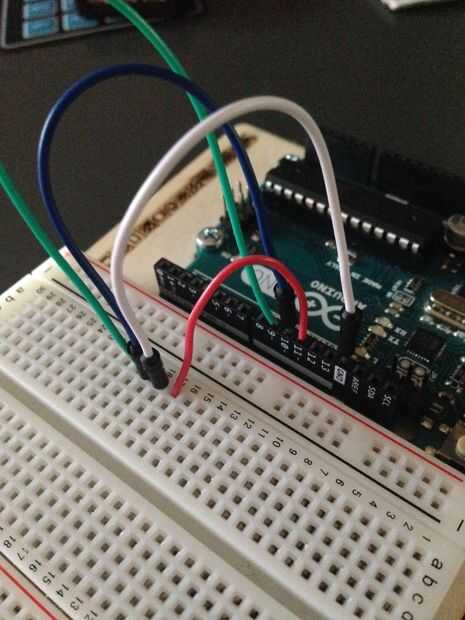

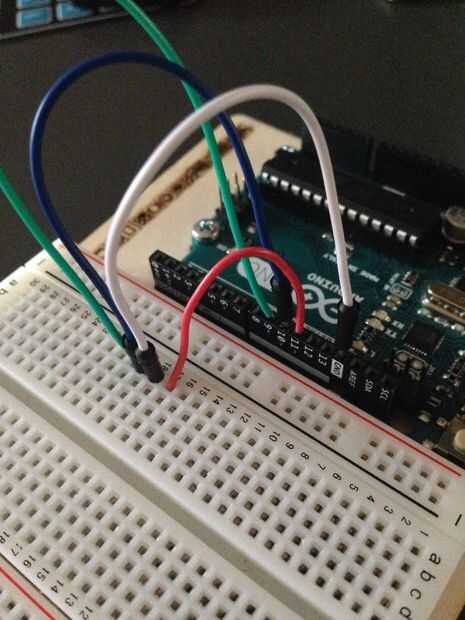

Conectar el RGB led según los cuadros o como abajo, recuerda poner resitors de 220 ohmios a través del rojo y verdes respectivamente azules valores:
GND -> Arduino GND (Arduino 5V si se utiliza un ánodo común uno)

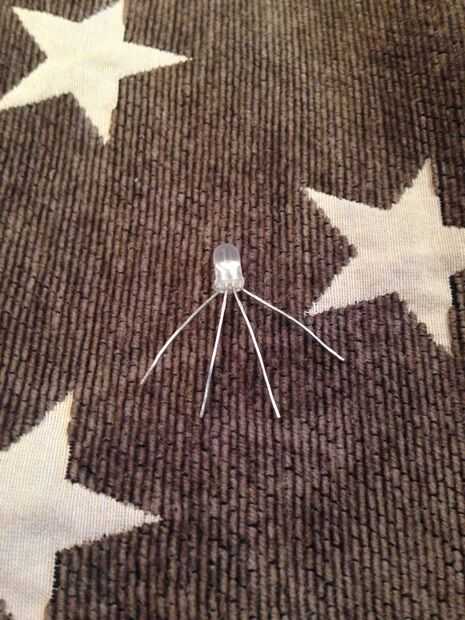

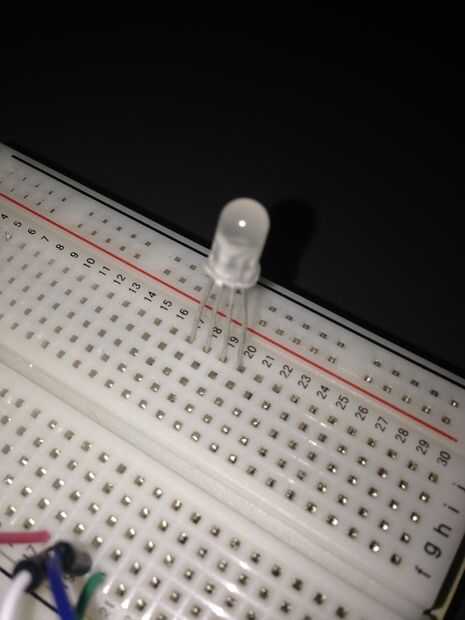

Pin rojo RGB (izquierda uno de los pines del conector de tierra) -> Pin 11
Azul pin RGB (el que está más cercano al conector de tierra que no es el rojo) -> Pin 10
Pin verde RGB (la última de ellas) -> Pin 9
Recuerde que esto puede conectar sin embargo usted quiere pero recuerda elegir un pin PWM (pines 3,5,6,9,10,11) y cambiar este por consiguiente en el código. Siguiente para arriba, código.
