Arduino robar Distractor alarma (1 / 10 paso)

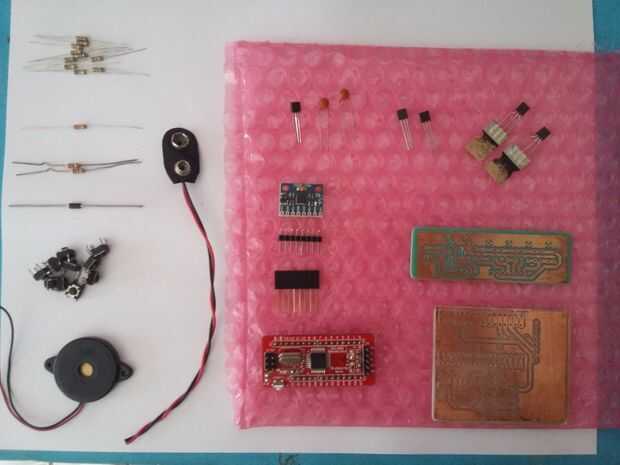

Paso 1: Reunir las partes

Aquí están los componentes electrónicos, herramientas y materiales que vas a utilizar.

Partes:

· Interruptor táctil

· resistencia de 9 x 10K ohmios

· resistencia de ohmios 2 x 330

· 1 x 47K resistencia

· 2 x MOSFET de canal P

· 2 x MOSFET de canal N

· 1 diodo rectificador de x IN4001

· 1 x 5 7805 regulador de voltios (yo usé uno en paquete de a-92)

· MPU6050 acelerómetro con el girocompás

· Arduino-compatible MCU

· Clip de la batería

· Cabecera pins y conector de cables

· Cuadro de proyecto

Materiales (consumibles)

· Solución de la aguafuerte (cloruro férrico)

· PCB

· Marcador con punta fina (para corregir PCB, opcional)

· Regla (opcional)

· Brillante papel / revista papel

· Papel de lija

Herramientas:

· Mini taladro (Dremel)

· Hierro plano

· Impresora láser/fotocopiadora

· Guantes de látex (para protección contra corrosivo soluciones de grabado)

· Protección para los ojos (por razones de seguridad)
