Paso 2: esquemas

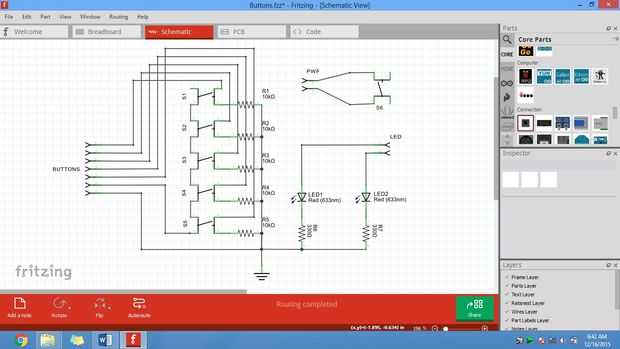

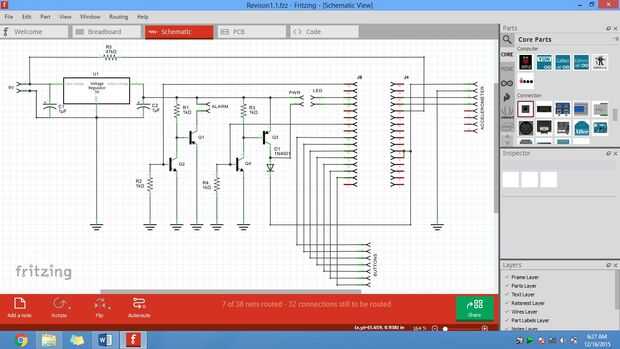

El Arduino-compatible MCU que estoy usando es muy diferente a la existente arduino(s) en términos de esquema de los terminales. Se hace localmente aquí en las Filipinas (www.e-gizmo.com.ph). Sin embargo, todavía hice para mostrarte el diseño del PCB del circuito y es se puede modificar según el esquema de los terminales de su elegido MCU. Esto significa cambiar un pin en el código de arduino (paso 8). El archivo Fritzing raw está disponible para su descarga en el siguiente paso. Modificar a la suite a su recomendado: MCU.

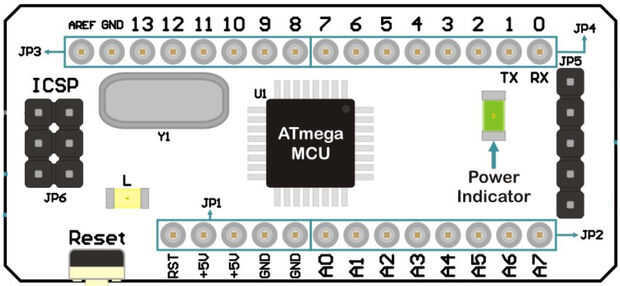

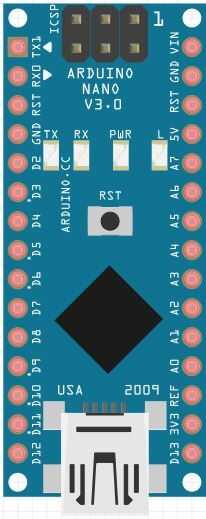

Trate de comparar la asignación de pines de la MCU solía Arduino mini.
