Paso 4: El diseño a la placa del hierro
Si ya eres titular de una maestría o familiar en la fabricación de PCB, puede omitir estos pasos y saltar directamente al paso 7.

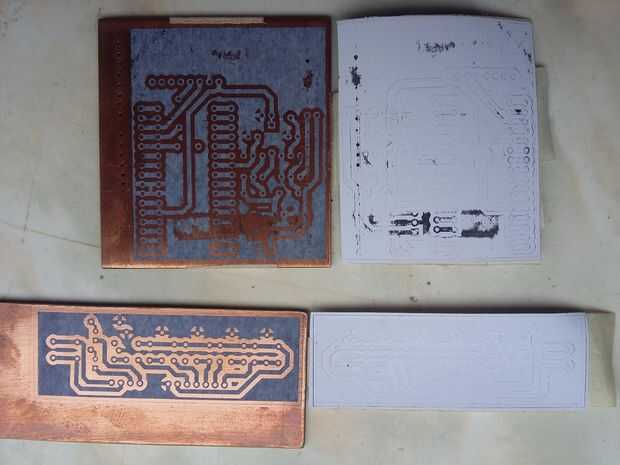

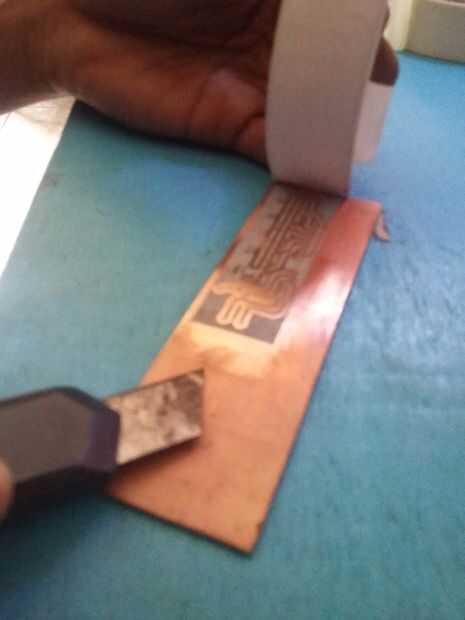

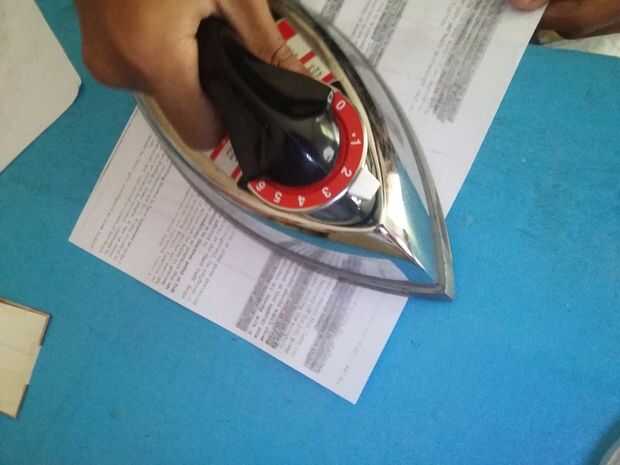

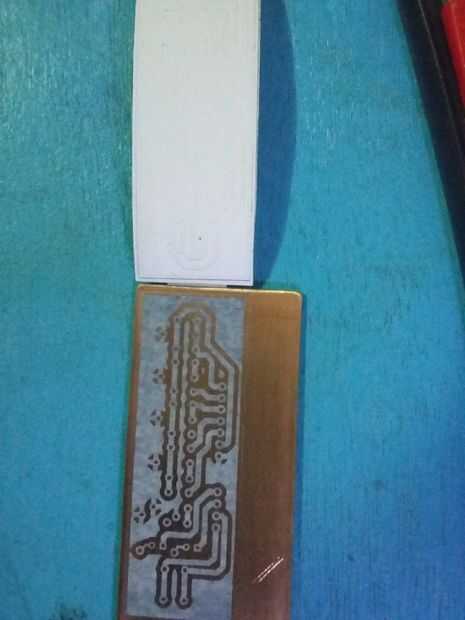

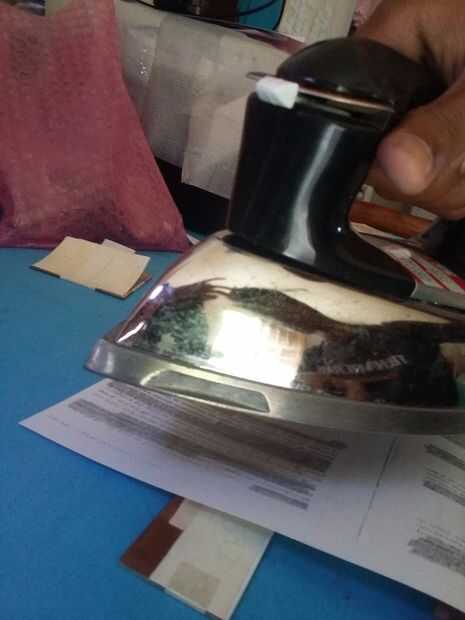

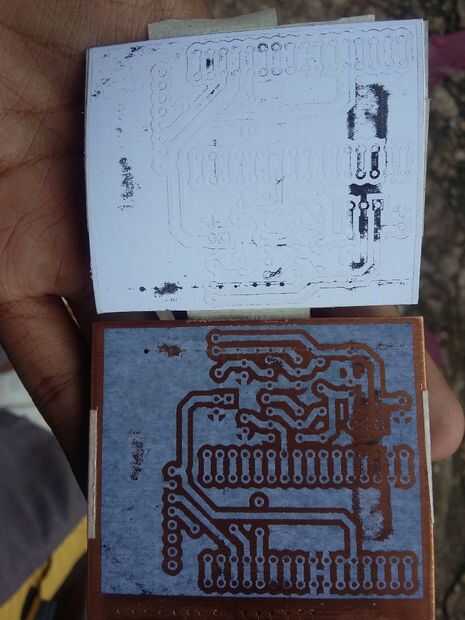

Hacer estos pasos para ambos la platina (placa base y teclado). Utilizar una lavandería a hierro el esquema de la PCB. Planchar el diseño transfiere la tinta del papel a la placa. Necesita temperatura de la plancha a la temperatura más alta si el papel es grueso y medio ambiente si su papel es delgado. A veces, es necesario a su disposición a la Junta para evitar que se mueva la cinta. Agregar capa adicional de papel entre la plancha y el diseño es opcional. El diseño del hierro hasta que se traspase la tinta. En mi caso, estoy utilizando un papel de la foto, después de 5 minutos de planchado, intento de despegue el papel y sale fácilmente. Algunos prefieren tomar la junta con agua primero y luego retire el papel. En mi experiencia, empapar con agua da un trabajo sucio que sólo cuidadosamente despegando mientras su tranquilidad caliente (es decir tolerable). No olvide verificar el PCB para caminos desgastados, restaurarlos usando un marcador. Yo prefiero cortar el PCB a su tamaño después de lo grabado. Esto es para evitar que se dañe el diseño.
