Arduino seguro sin servo o escudo del motor (2 / 5 paso)

Paso 2: cableado

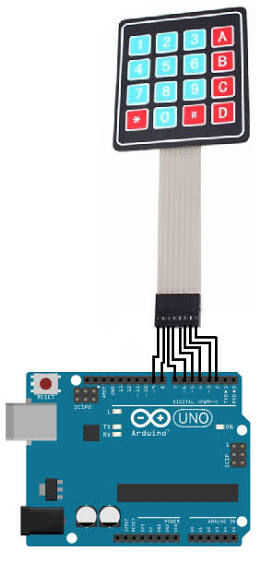

PARA EL CABLEADO DE TECLADO VER LAS IMÁGENES DE ARRIBA.

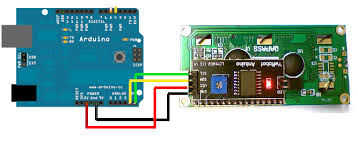

PARA LAS CONEXIONES DE ADAPTADOR I2C VER LA IMAGEN DE ARRIBA.

PARA EL TRANSMISOR Y EL RECEPTOR CABLEADO:

Abra el control remoto RC y conecte el cable rojo con 13 PIN DIGITAL de arduino y el cable negro a la tierra

Entonces, abrir el coche RC se encuentra el receptor Conecte el + y - situado en el receptor a la fuente de alimentación y luego desconecte los cables conectados al motor trasero del coche y luego conectarlo a los cables del Rotor CD
