Arduino - Sensor ultrasónico con LED y zumbador

Hola chicos este es mi primer tutorial, apenas he empezado a aprender electrónica hace unos meses (previamente he supe cómo programar en C y Python). Cuando he terminado este proyecto (me llevó unas 5 horas o algo) he decidido compartir para ayudar a alguien que está empezando en la electrónica.

¿Qué es este proyecto?

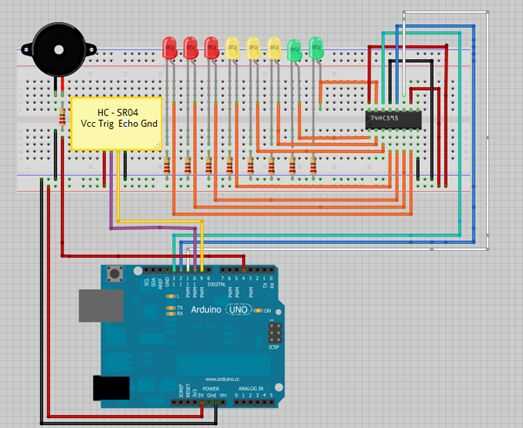

Básicamente tenemos un sensor de ultrasonidos que mide la distancia y se encenderá el LED de la barra gráfica según la distancia desde el sensor y la medida que nos acercamos el zumbador emita un pitido de forma diferente. Este circuito puede funcionar como un sensor de aparcamiento! Es fácil y barato.

Ver mi página web para más información y proyectos de electrónica.
Vea este video para ver el funcionamiento del circuito
¡ Gracias!

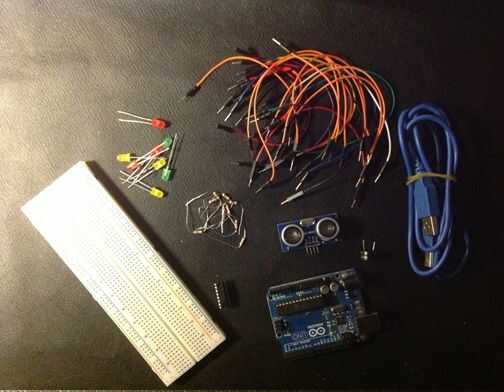

Piezas necesarias:
1 x Arduino
1 x 74HC595 8 Bit Shift Register
1 x Breadboard
8 x LED (por ejemplo: 3 rojo, 3 x amarillo, 2 x verde)
9 x 220 ohmios resistentes a
1 x timbre
1 x Sensor ultrasónico (por ejemplo: HC-SR04)
Cables de puente

Etiquetas: Arduino, Sensor, Zumbador, Distancia, 74HC595, SR04, Con LED, Registro de desplazamiento de 8 bits
