Arduino - Sensor ultrasónico con LED y zumbador (2 / 5 paso)

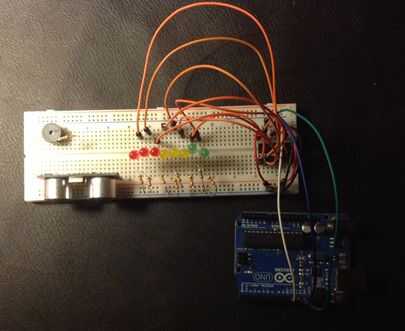

Paso 2: los cables...

Cable conexión: 74HC595 8 Bit Shift Register
Tierra (cable negro) – Pin 8 y Pin 13
5V (cable rojo) – 10 Pin y Pin 16
IC 11 de Pin (cable blanco) - Arduino Pin 11
IC 12 Pin (cable azul) – Arduino Pin 12
IC 14 Pin (gree wire) – Pin 13 de Arduino
1 LED (cable naranja) – IC Pin 15
2 LED (cable naranja) 8 LED de 1 Pin IC IC Pin 8
Tenga en cuenta que esta conexión para el LED debe ser su positivo (esto significa el más largo)

Cable conexión: LED
Ahora el plomo negativo uso una resistencia por led y conectar a tierra (cables negros)
