Arduino Servo Gmail Notifier (4 / 7 paso)

Paso 4: Conecte el servo al arduino.

Ahora que nuestro notificador está listo debemos conectado a arduino.

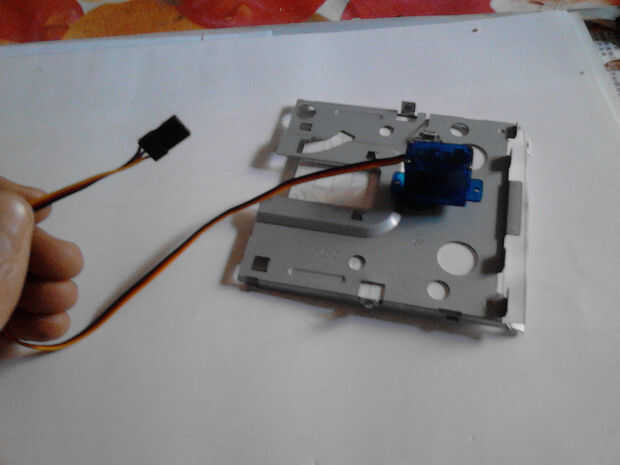

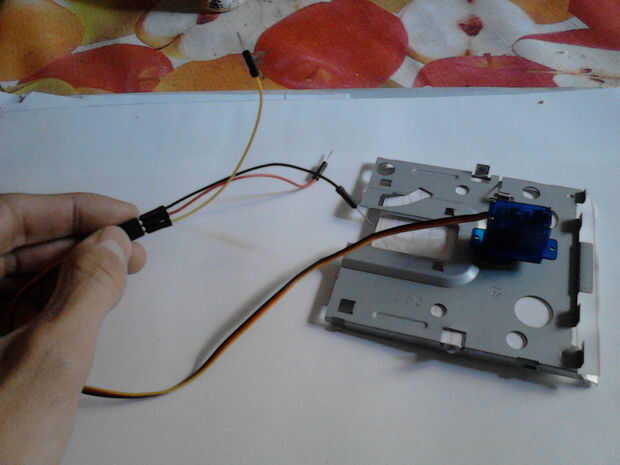

Primero debemos ampliar nuestro servo cables con algunos cables de macho a macho puente simple.

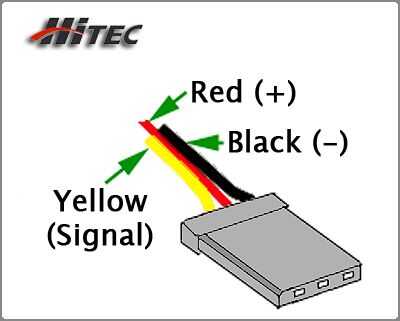

Segundo que tenemos que encontrar el código de color de nuestro servo. El mío es un hitec y el código de colores es:

  1. Cable negro al pin GND de arduino
  2. Cable rojo al pin de 5V de arduino
  3. Cable amarillo al pin 9 del arduino

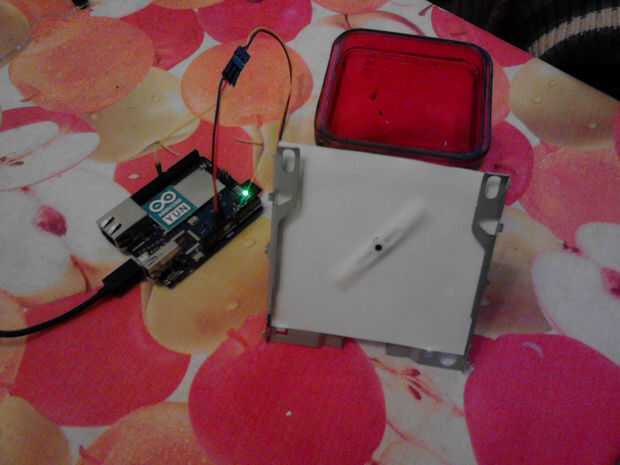

Conectar el servo con arduino y estamos listos para probarlo pero no con nuestro código. Vamos a utilizar el código de barrido del IDE.

Tercera Abra el IDE de Arduino--> archivo --> ejemplos --> Servo --> barrido y subirlo a la arduino.

Ahora que nuestro hardware está trabajando con el software, continuamos al siguiente paso.
