Recientemente yo necesitaba hacer mi propio escudo para mi estación meteorológica.

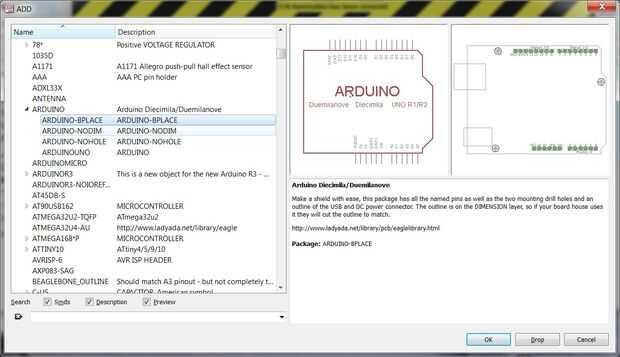

Punta: Bueno, navegando a través de mis bibliotecas de Cadsoft Eagle en Sparkfun, encontró un escudo de Arduino. Vea la foto. Fantástico! Ahora soy bastante nuevo en Cadsoft pero no tenía ningún problema crear esquemas pero no espero tener que poner todos los conectores en el lugar correcto en la sección de la Junta para que le mate hasta un Arduino (escudo compatible). Bueno, esta parte hace todo eso.
Tip2: Por cierto tres terrenos en la esquina inferior izquierda no son lo mismo. Se refieren a los diferentes pines en el escudo.

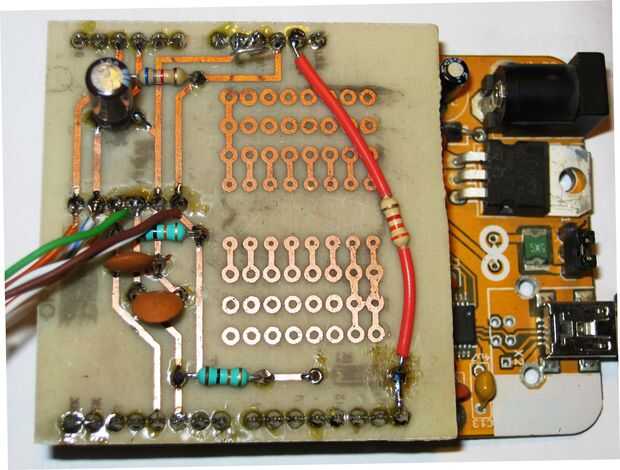

Uso: Así que utilicé esta parte de la biblioteca para crear mi escudo de tiempo de Arduino. Vea la primera foto.

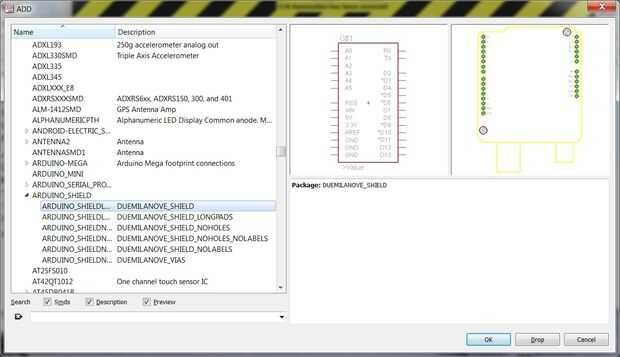

Tip3: La biblioteca de adaFruit tiene uno similar. Vea la tercera foto. Me gusta un poco mejor porque le muestra el símbolo esquemático donde se encuentran físicamente las conexiones de pin.

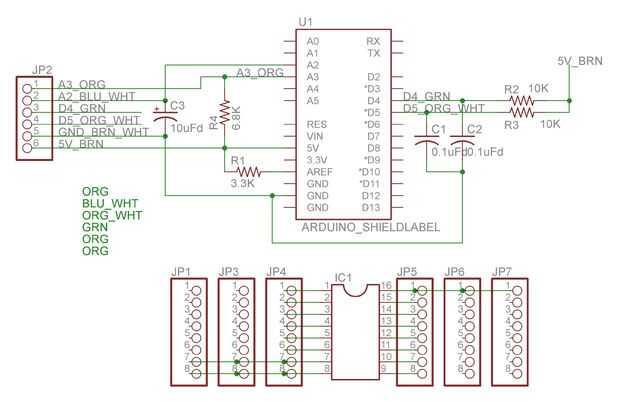

La última foto muestra lo que parece la parte en el esquema.
Las bibliotecas se encuentran en:
Sparkfun https://github.com/sparkfun/SparkFun-Eagle-Library
AdaFruit http://www.ladyada.net/library/pcb/eaglelibrary.html
