Paso 2: sobre los módulos

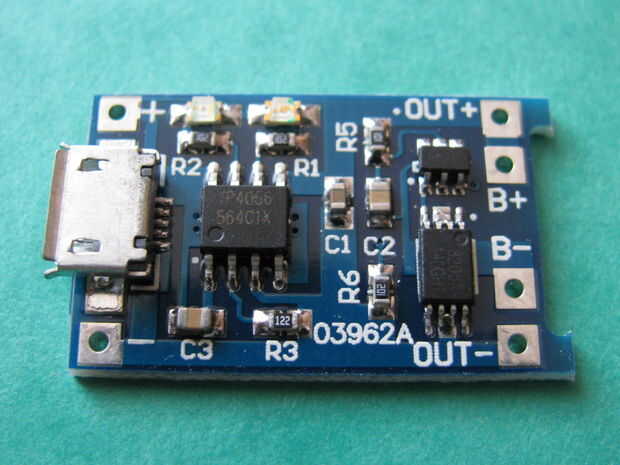

Módulo cargador de Li-ion con TP4056
Ver la figura anterior. Este módulo contiene dos partes: cargador (IC TP4056) y la protección, que protegen una célula contra cobrar excesivamente, sobre-descarga y contra cortocircuito. Sobrecarga y corto circuito pueden causar una explosión (ver en YouTube).
Asegúrese de conectar la batería y a "B +" y la batería menos a la"B" del módulo, porque la polaridad incorrecta va a destruir el circuito de protección.
El R3 es la resistencia de ajuste máxima corriente de carga.
Máxima corriente de carga R3 →
kΩ 1.2 → 1000 mA (por defecto)
2 kΩ → 580 mA
3 kΩ → 400 mA
Para más detalles ver hoja de datos de TP4056.
Y leer el artículo sobre las células de litio en la Wikipedia.

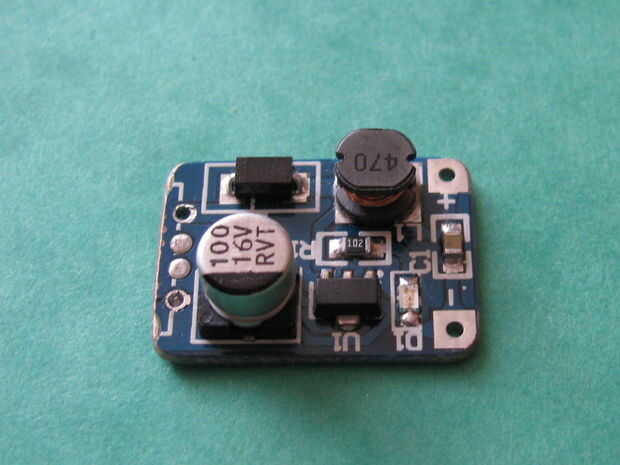

DC-DC elevador de tensión módulo
Convertidor elevador clásico. Voltaje de salida es constante 5 V. Para más detalles vea artículo sobre convertidor en Wikipedia .
Compré la versión con un conector USB dedicado para pequeños powerbanks DIY. Pero para desoldar el conector es redundante y no placentera, así que usted debe comprar algo versión sin el conector USB.
