Arduino Shield de batería (3 / 4 paso)

Paso 3: Cableado y soldaduras

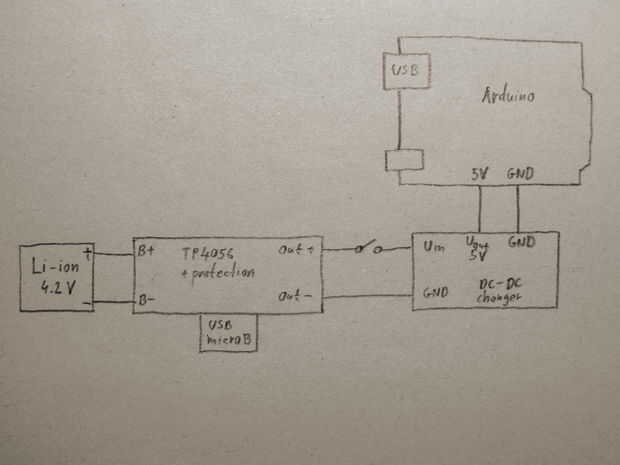

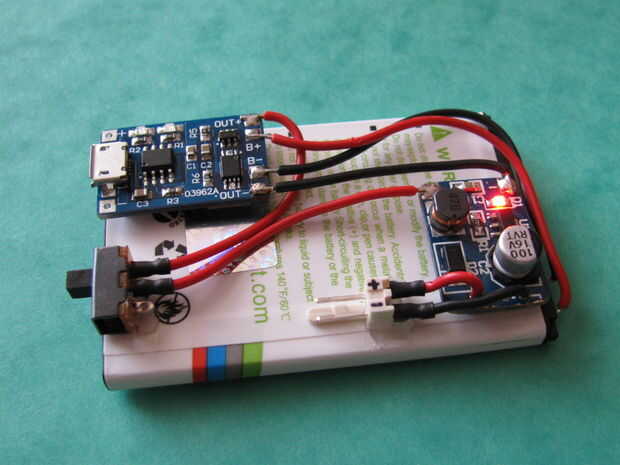

Realizar un cableado según esquema en la figura anterior. No debería ser difícil.

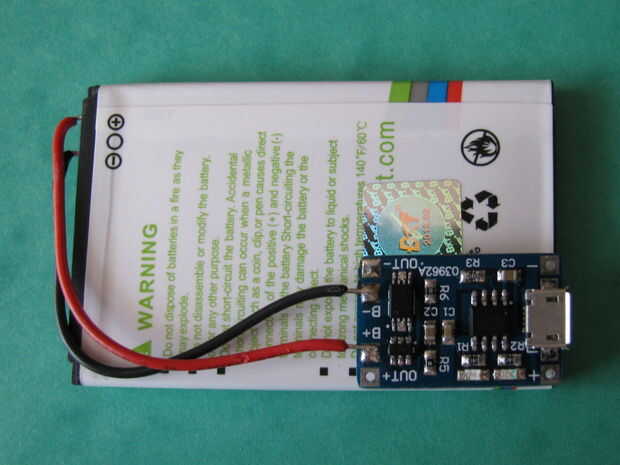

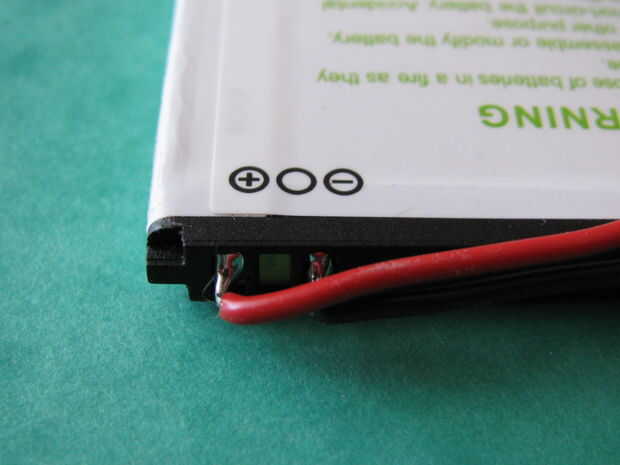

Como escribí anteriormente, asegúrese de conectar la batería además de a "B +" y la batería menos a la"B" del módulo cargador.

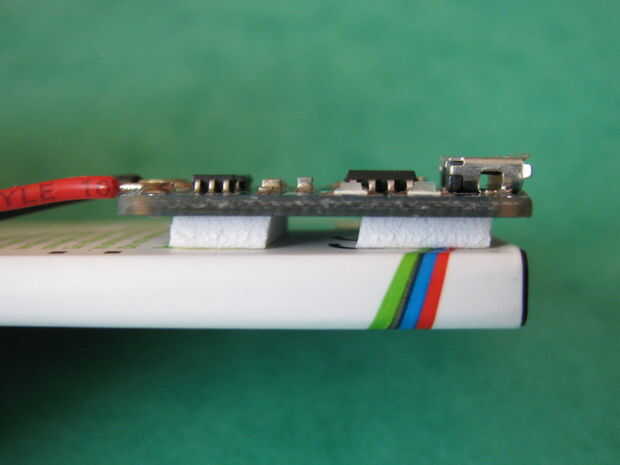

No conecte los módulos a la batería con un pegamento caliente, ya que pueden calentarse a la temperatura alta y abajo el pegamento caliente del derretimiento. Utilice una cinta de doble cara en vez de pegamento caliente. Interruptor y el conector con que se puede conectar pegamento en caliente (como siempre).
