Arduino Shield de código Morse (3 / 8 paso)

Paso 3: Preparación de la pantalla LCD

Vamos a coger un soldador y comenzar!

En primer lugar, a soldar dos filas de 7 pines macho encabezados a la pantalla de JHD802A.

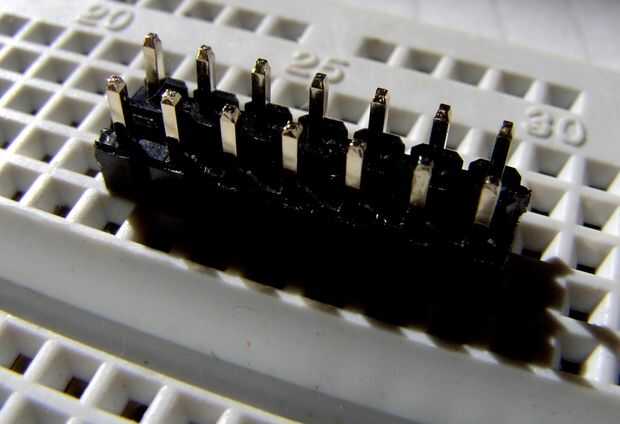

1) encaje de dos piezas de 7 pines de una fila de encabezados de hombres.

2) empuje los encabezados de 7 pines en un protoboard sin soldadura, lado a lado,
largos pins en la protoboard.
Esto los mantendrá en la alineación apropiada.

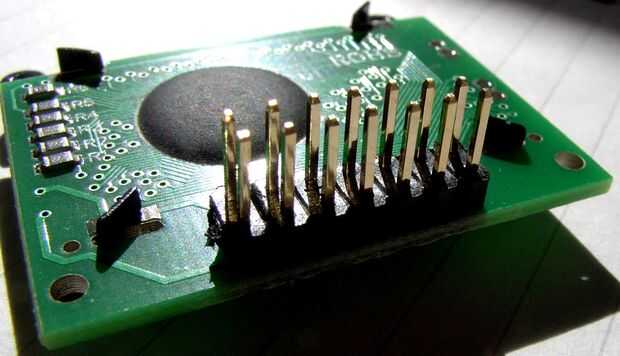

3) Alinee los agujeros de la conector de pantalla LCD con las cabeceras y presione la pantalla LCD
abajo de plano. Puede que necesite un espaciador de bloque pequeño de madera para apuntalar la
otro extremo de la pantalla LCD mientras que la soldadura de los pines en la parte superior. Cuidadosamente de la soldadura
cada uno de los pernos cortos salientes.

4) ahora, adelante realmente llenar el protoshield.
