Paso 6: Conectar el conector del LCD
Nombre de LCD pin Pin se conecta a
-----------------------------------------------------------------------------
1 Vss tierra
2 Vdd +5 v.
3 perno de centro vee de pote de contraste de 10 k
4 RS (seleccionar reg.) Arduino digital 8
5 RW (lectura/escritura) tierra
6 E (enable) Arduino digital 6
7 N.C. DB0 (no conectado)
8 DB1 N.C.
9 DB2 N.C.
10 DB3 N.C.
11 DB4 Arduino digital 4
12 DB5 Arduino digital 5
13 DB6 Arduino digital 6
14 DB7 Arduino digital 7
15 A (BL+) +5v. (no conectado si no hay luz de fondo)
16 tierra de K (BL-) (no conectado si no hay luz de fondo)
Notas:
1) esto es idéntico al cableado en más comercialmente hecho
Pantallas LCD de Arduino. Usted puede conectar pines 4, 6, 11-14 a diferentes
Arduino digitales pins si cambias de línea 31 en el bosquejo.
2) un LCD de retroiluminación no JHD802A-2 8 x 2 tiene sólo 14 pins, así que ignorar
pasadores de 15-16, arriba.
Ahora nos será conectar las dos filas de 8 pines cabeceras de conformidad con
lo anterior.
Pinout de JHD802A 8 x 2 LCD
Vista superior
2 4 6 8 10 12 14
o o o o o o o
o o o o o o o
1 3 5 7 9 11 13
Vista inferior
14 12 10 8 6 4 2
o o o o o o o
o o o o o o o
13 11 9 7 5 3 1

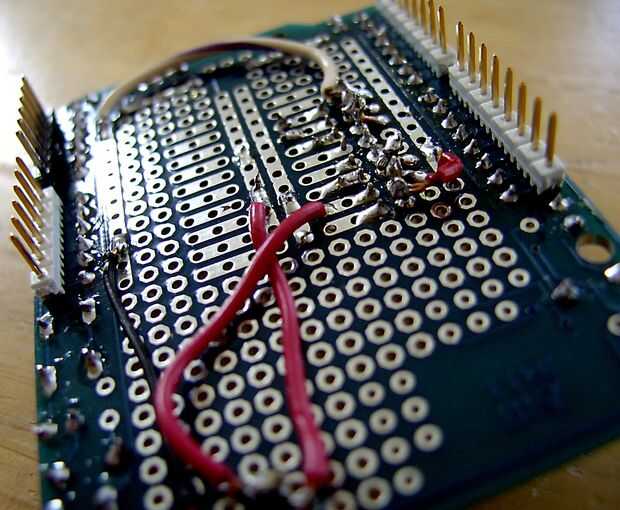

Si es necesario, pase los cables en la parte inferior de la protoboard para hacer
conexiones.

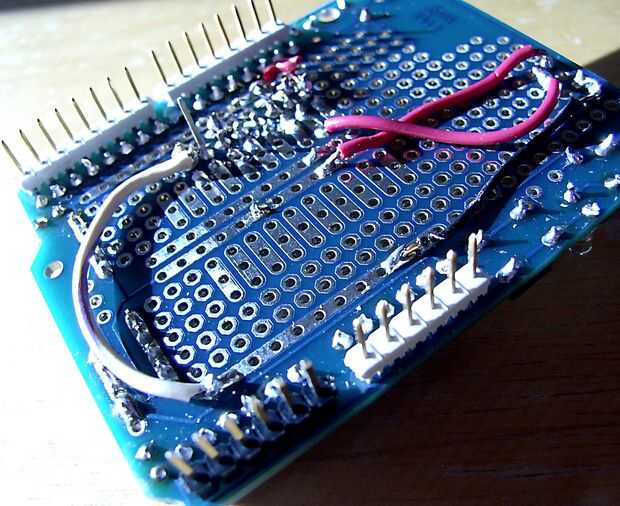

Aquí, vemos la ventaja de usar headers apilables con largos pins.
Después de soldar, se recortan los pasadores.

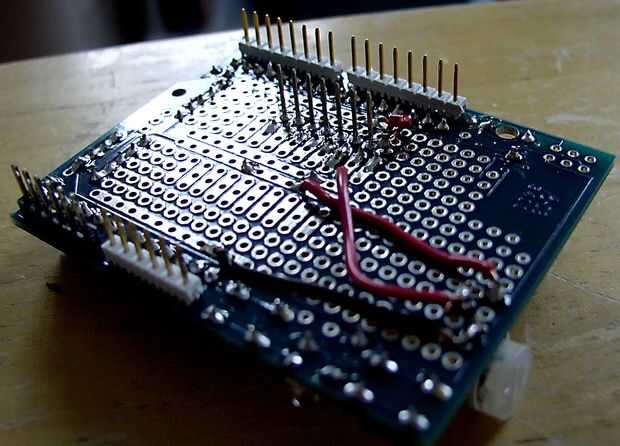

Todavía más las conexiones restantes en la parte inferior de la Junta. Ser paciente,
Tómese su tiempo y comprobar su trabajo.
