Paso 7: Finalizar el cableado
Para una máxima flexibilidad, las conexiones de datos y control de LCD son los cables
soldadas a los terminales apropiados en la toma de LCD (2 x 8 cabecera),
al y empujado en las cabeceras de mujer para el Arduino
digitales pins en el protoboard.

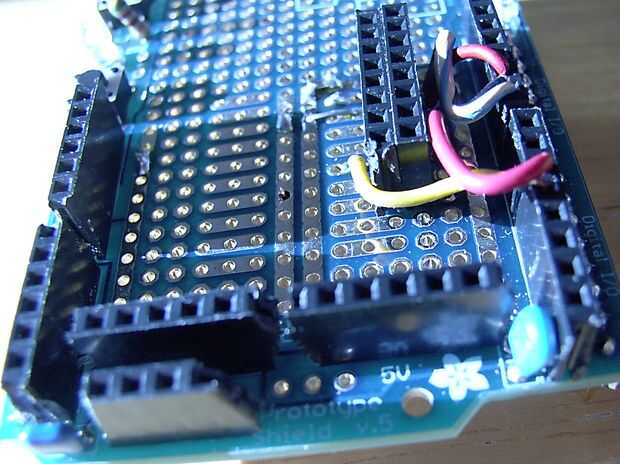

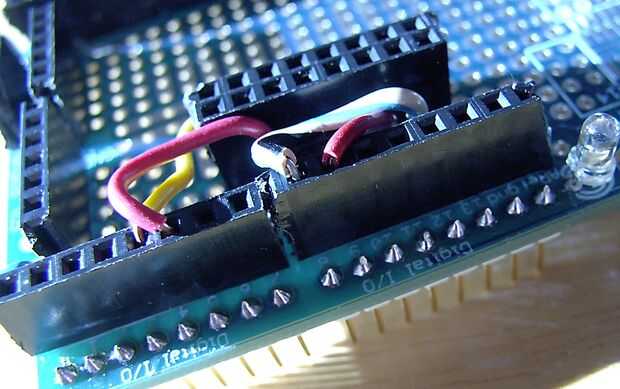

Posición y soldadura el LED y el altavoz piezoeléctrico. El positivo
para cada uno de ellos es un alambre que se inserta en el Arduino adecuado
pin digital encabezado (hembra) - 10 digital para el altavoz y digital 12 para
el LED de. Esto se define en líneas 39-40 del bosquejo.
Conectar el trimpot--un extremo terminal a tierra, el otro terminal final
a + 5v (no importa cuál). El centro de la terminal que va al pin 3 en
la pantalla LCD.
Compruebe que ha instalado las resistencias limitadoras de corriente para el
Contraluz del LCD (si corresponde) y para que el altavoz piezo. Usted debe tener
hecho en el paso 5.
¿Todo hecho? Vuelva a revisar el cableado contra las direcciones y las revistas ilustradas.
Use un ohmímetro para prueba de cortocircuitos entre los + 5v y tierra autobuses.
Por último, enchufe la placa en un Arduino y ver si aparece al poder
hasta normalmente. ¿Todo está bien? Intentarlo con el LCD conectado a su toma.
Ajustar el trimpot hasta llegar a una pantalla.
Tiempo para obtener el código.
