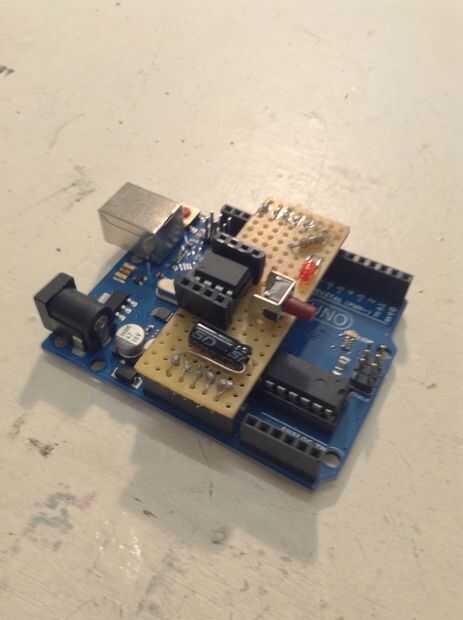

Arduino shield de ISP de attiny85/45 + depuración ayuda a (1 / 5 paso)

Paso 1: BOM... y otras cosas

  • Primero la lista de materiales para el escudo, te recomiendo siempre comprar 1 extra en la compra de componentes específicos, en caso de que uno resuelve un final arenoso:-
  • Cabeceras (mujer y hombre, por lo menos 2 o más tiras)
  • Tabla tira (obtener 3117 hojas de maplins para £5, un montón)
  • Tapas de 10uf electrolítico
  • Pulsador momentáneo (opcional)
  • LED + resistencia (fuente es de 5v)
  • Zócalo del IC, 8 pines
  • Attiny85/45
  • Algunos cables de componente (robados de algunas resistencias de viejo)

Y algunas herramientas

  • Equipos de soldadura
  • Mano amiga
  • General (pinzas, tijeras)

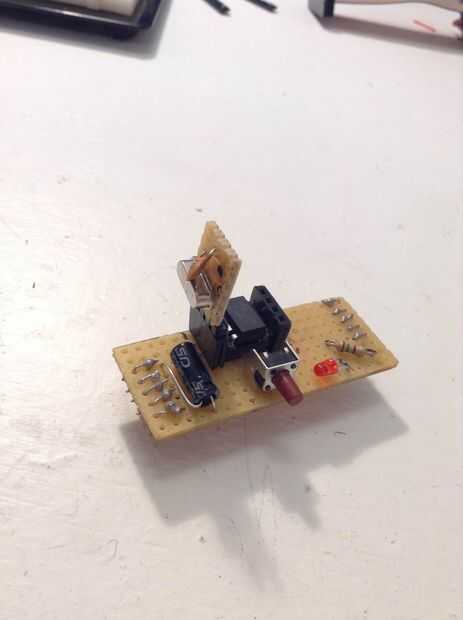

Para el oscilador externo

  • Junta de tira
  • .16 o cristal de 20 MHz
  • Menguantes cerámicos de 12-20 pf
  • Jefes masculinos

Y eso es todo! Si tienes todo, permite comenzar. Si desea lugares a los componentes o recomendaciones pregunte
