Paso 3: Lo 20 MHz módulo
Esta pequeña belleza salvada mi vida, descubrí que podía no bootload que mi primer attinys trata como puede y pronto descubrió que era un problema común, pero entonces me acordé de algo...
El bootload de fábrica vinieron con era oscilador externo de 20 MHz, pero quería que utilice la función interna y pronto encontró necesario 20 MHz que re-bootloaded -, así que hice uno! Gracias a Dios por los encabezados de!
Este módulo está diseñado realmente para conectarse en las cabeceras del escudo pero es realmente muy simple.
Un cristal se extiende entre el pin 2 y 3, entonces están conectados los pines 2 y 3 después de cada ir a través de una tapa de 20pf al suelo. Esto se puede encontrar fácilmente en la hoja de datos en la página 29

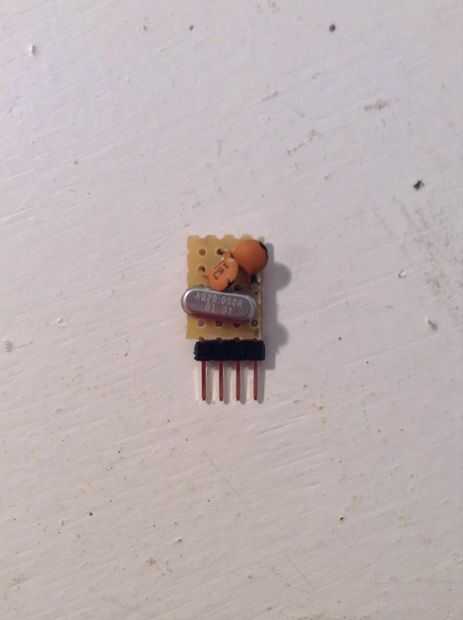

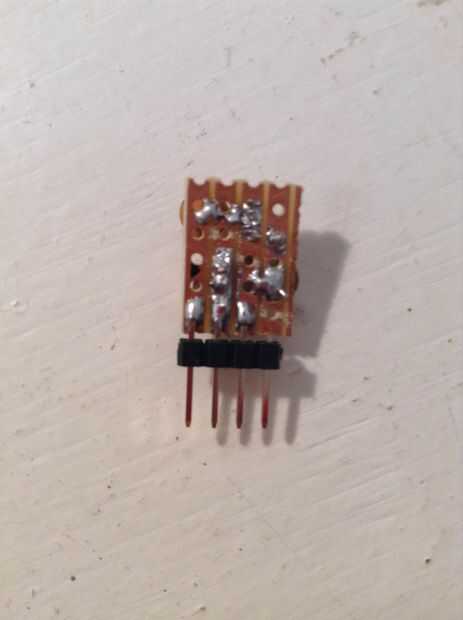

La Junta poco está conectada a 2, 3 y 4 y la cabecera al pin 1 es simplemente estructural. de los dos cuadros debe ser razonable auto explicativo, no dude en comentar si usted necesita ayuda.
