Arduino shield de monitor de energía para el hogar (7 / 7 paso)

Paso 7: instalar

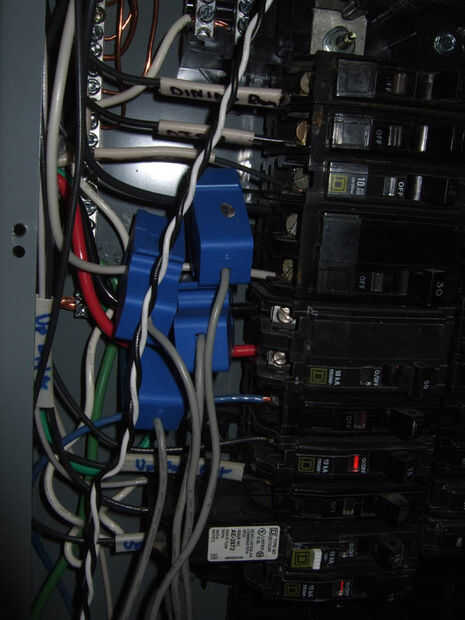

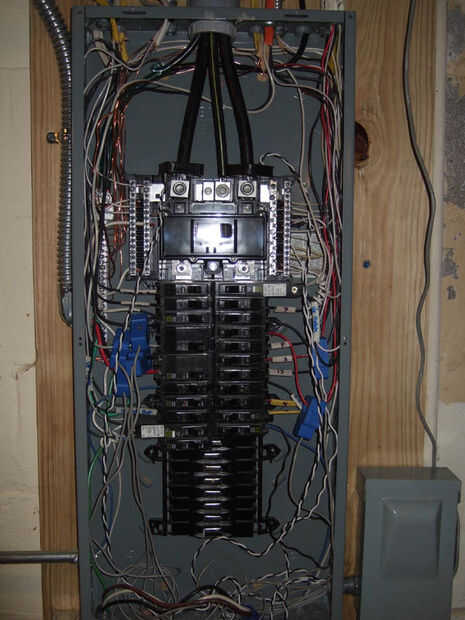

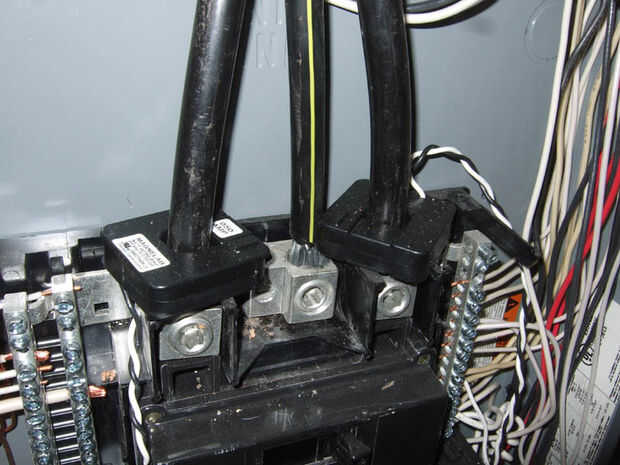

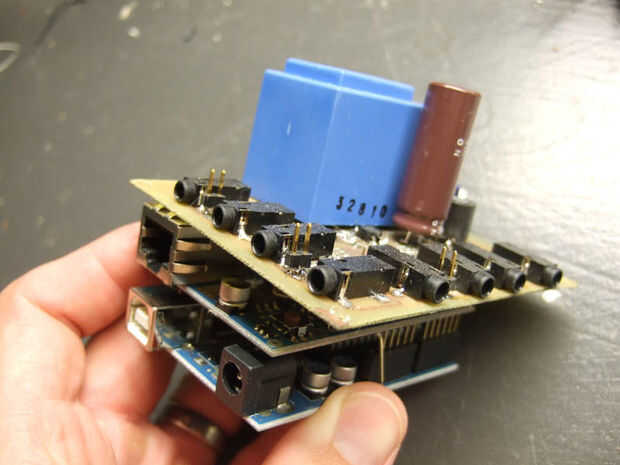

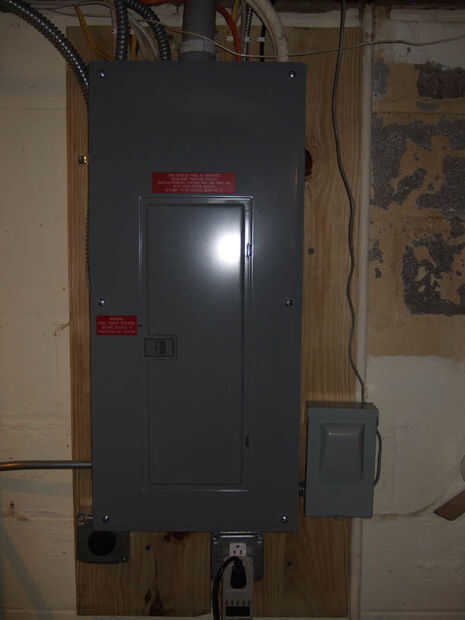

Con tu escudo de Ethernet modificadas y el código listo para usar te puede programar tu Arduino y apila para arriba de los escudos.  Poner el Arduino en la parte inferior, luego el escudo de Ethernet, entonces el escudo del Monitor de energía.  Utilice un recinto adecuado para montar este montaje cerca de su caja de interruptor, generalmente en el sótano.  Ejecutar un alambre caliente, neutro y de tierra al recinto a tierra la carcasa y ejecuta el el vivo y el neutro los cables a los terminales de tornillo en el escudo del Monitor de energía.  (ver esquema) Asegúrese de que el circuito de alimentación de estos cables está apagada durante este procedimiento. A continuación, ejecute su abrazadera en los transformadores de corriente a los circuitos de potencia deseada. Nota: no fije los transformadores de corriente en los cables a menos que el enchufe de 1/8" está enchufado en el escudo de monitoreo de energía.  Esto es porque el transformador de corriente generará una gran tensión si no termina en el circuito de medida y peso. Las principales grandes transformadores de corriente en los cables de alimentación principal grande, cuando utilizando la abrazadera en los transformadores en un circuito de 240, asegúrese de tener un transformador fuera de la fase de la otra, como en la vuelta 180 grados de la otra rama o se anulan sus medidas de energía. Del mismo modo, si obtiene valores negativos de la energía, encienda sus abrazadera-en CT 180 grados el cable.

Usted también necesitará un conector de ethernet y cable o un cable largo desde tu router o switch Conecte el Ethernet Shield. Un escudo de wi-fi puede ser una opción mejor si usted no puede conseguir a un conector de red cerca, pero yo no puedo proporcionar cualquier ayuda allí.  La red de búsqueda y estoy seguro que alguien lo ha hecho.

Ahora, encienda el interruptor de su sistema de control está conectado a y ojala ver los LEDs en el escudo de Ethernet iluminan y no humo mágico. Compruebe su Pachube/Cosm de la alimentación para ver si está recibiendo datos. Usted debe comenzar a ver datos muy rápidamente (menos de 5 minutos) y actualizado cada minuto, más o menos. Utilice el puerto USB en el Arduino y el portátil para ver datos en serie de Arduino para solucionar problemas.

Con todo lo que trabajo, tendrá que calibrar el sistema.  Dependiendo el circuito monitorizado, debe conectar una carga conocida en el circuito y ver informes de supervisión de la alimentación en el servidor.  Puede hacerlo a través de la Web de Pachube/Cosm o la salida serial del entorno de Arduino usando la conexión USB. Es más fácil usar la conexión USB a un ordenador portátil, leer los datos en serie si se puede. He utilizado una carga resistiva como una medida de calibración, que era una simple quemador placa que era una carga de 650W cuando en lo alto.  He medido el factor de carga y corriente con un medidor de Kill a watt de P3 y luego ajustar los factores de escala en el código de Arduino hasta que iguale.  Adición de una menos carga de factor de potencia unidad al régimen de calibración es una buena idea si usted puede, como una alimentación de la conmutación proporcionar o motor grande.  Cuanto mayor sea la carga en relación a la potencia máxima del circuito más precisa será su calibración.  En el código debe tener los valores de resistencia de carga actualizados a su configuración actual (variable es ct_burden), debe tener las vueltas ratio ajustado a su actual configuración CT (variable es ct_turns), se debe reducir a la mitad la relación eficaz de ramas de 2 polos (por ejemplo, poner 1000 si con un par de 2000 gire CTs) y luego usar la constante de calibración para ajustar la medida durante la calibración usando la variable de ICAL.
